Montageanleitung
Caldo

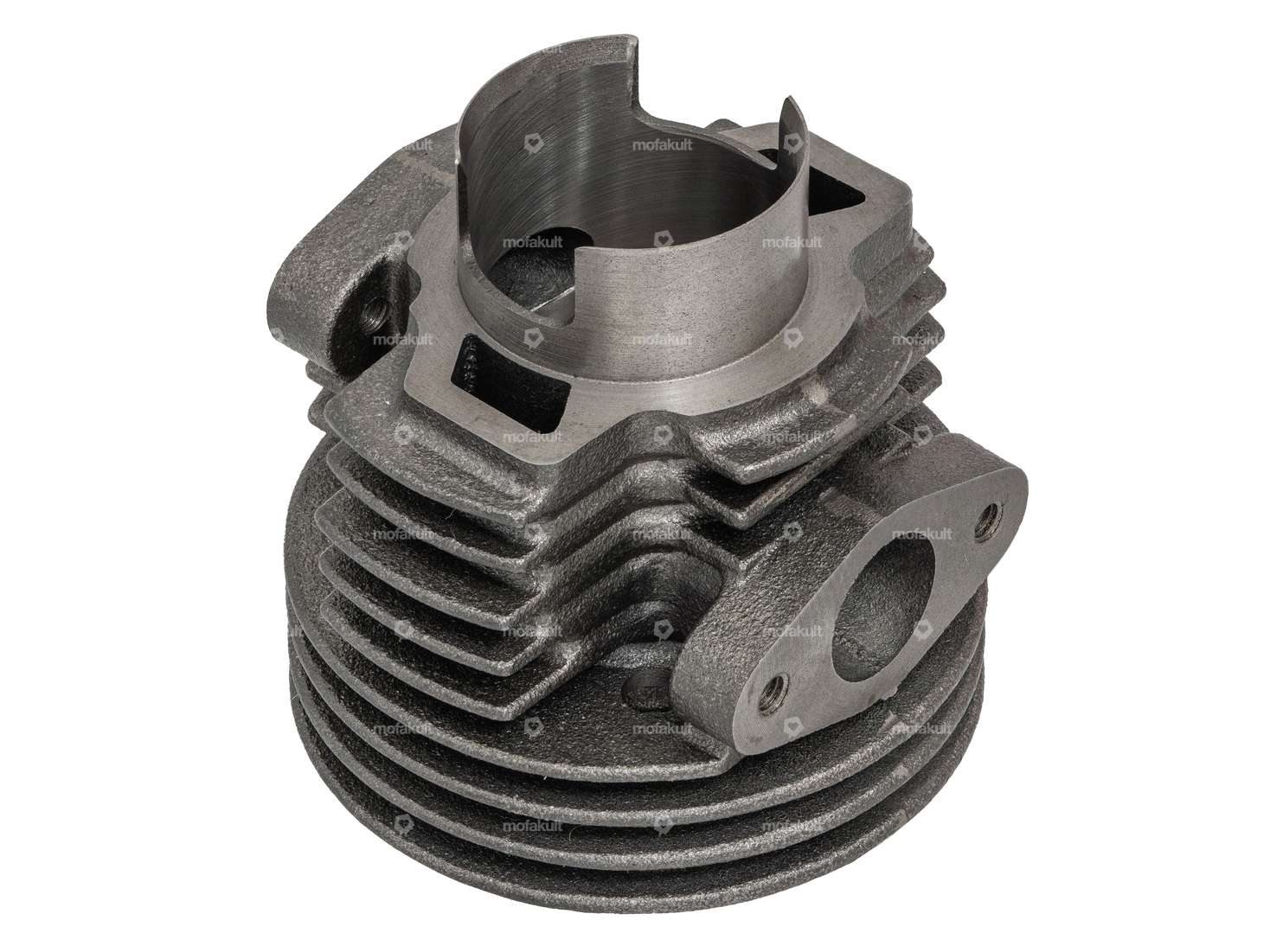

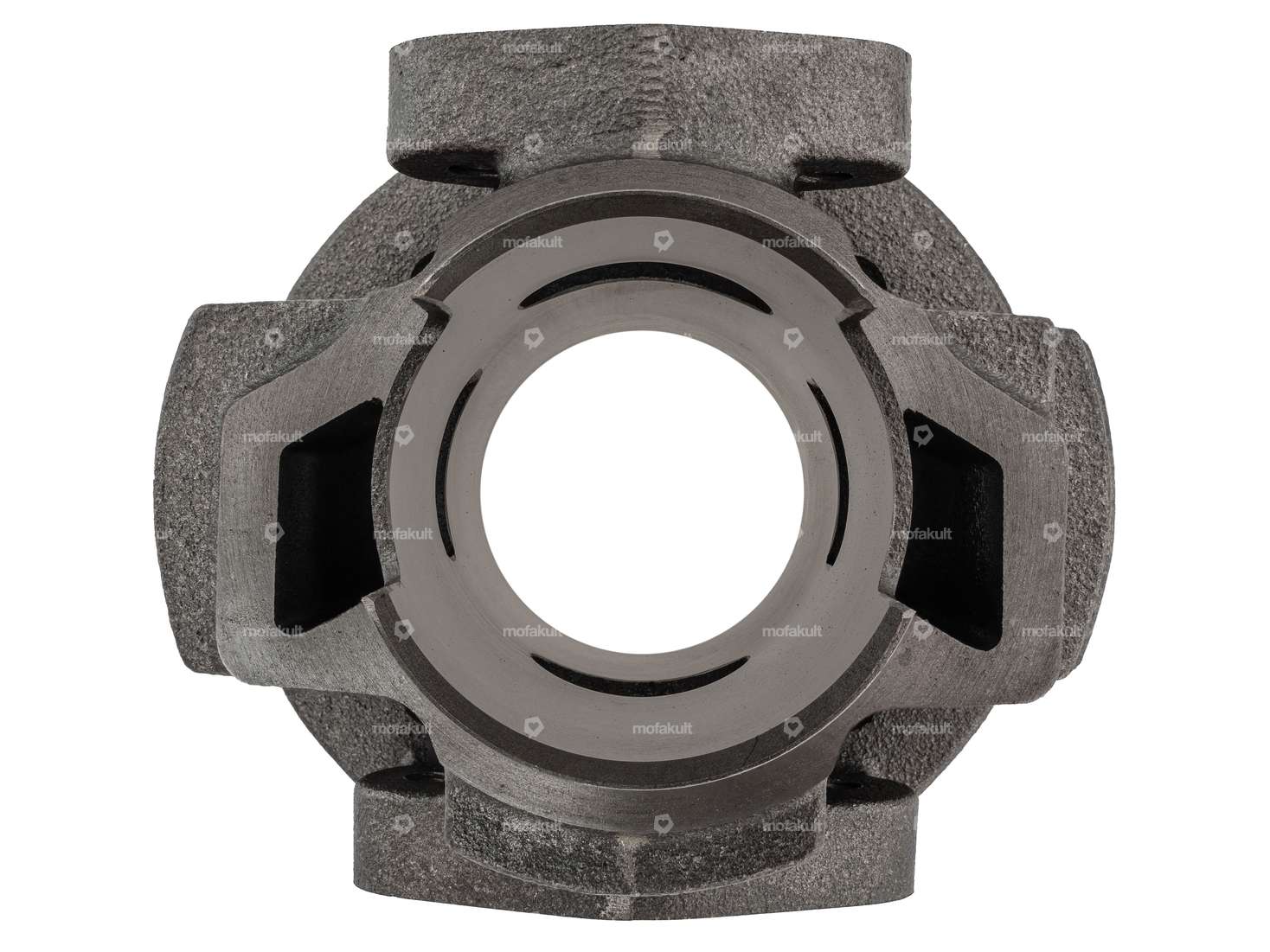

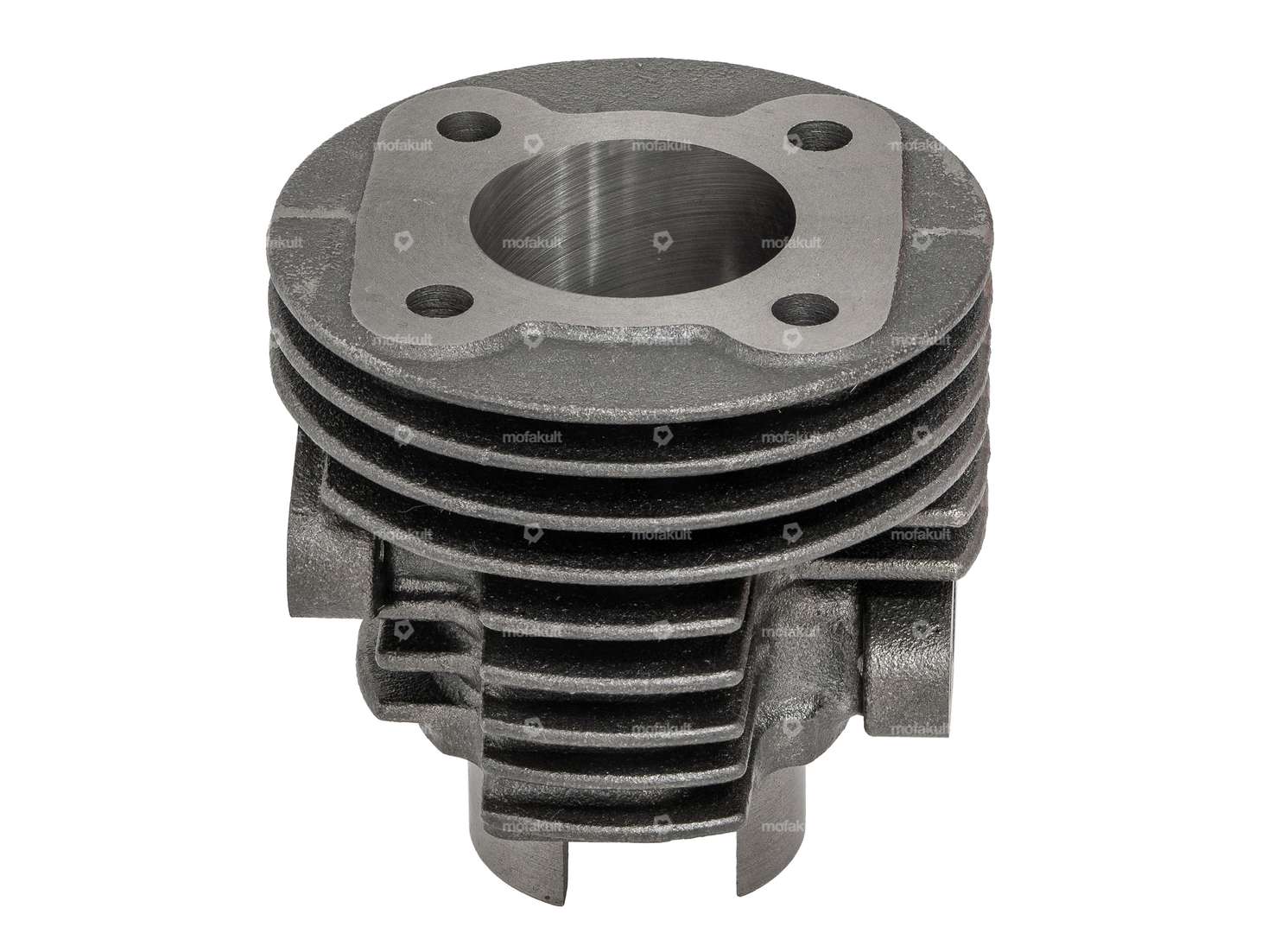

Cilindro da 40 mm raffreddato a lamelle con spinotto da 12 mm per il vostro ciclomotore / ciclomotore Puch X30 Velux e Puch X30 NG-2AH.
Con il suo diametro del collo del cilindro di 43 mm, il cilindro si adatta anche a moto di piccola cilindrata come MS, VS, DS, VZ e M50.

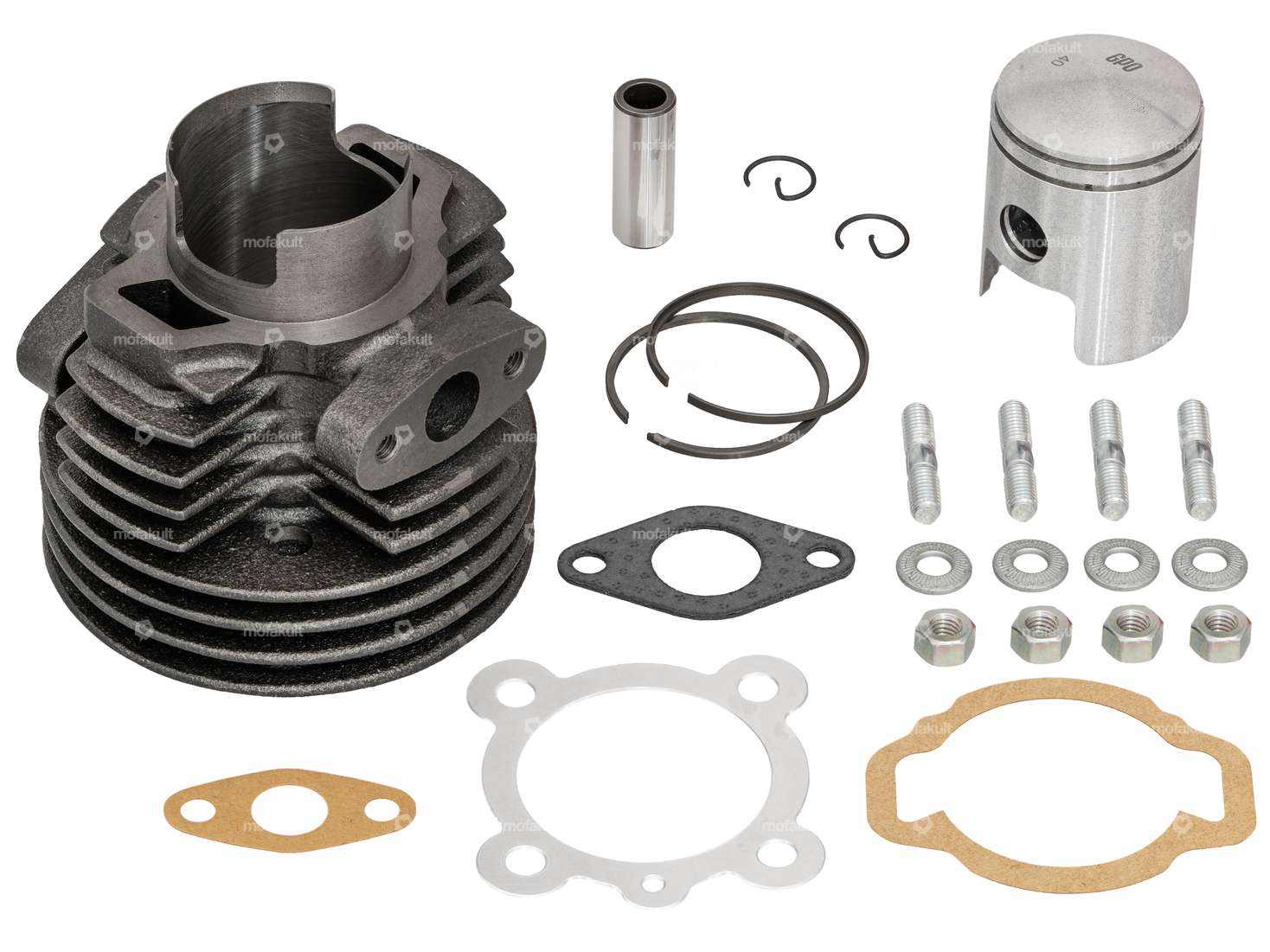

Il kit cilindro da corsa senza guarnizione comprende un set di guarnizioni, un set di guarnizioni e bulloni prigionieri.
Il kit cilindro racing senza guarnizioni comprende cilindro, kit pistone, set di guarnizioni e bulloni prigionieri.
Nota: Per i motori Puch Velux, la piccola fessura sulla superficie di tenuta del cilindro deve essere modellata in modo che il kit cilindro sia sigillato.
Consigliamo di utilizzare il metallo liquido Wekem 2K per questo scopo. Durante il montaggio, rispettare la direzione di montaggio. Il pistone va inserito con la freccia rivolta verso l'uscita sul lato di scarico.
Il metallo di riparazione corrispondente e altre parti aggiuntive come la testa del cilindro, il sistema di scarico ecc. sono disponibili nella sezione accessori.
Ricambio standard buono ed economico. GPO – SOLO PARTI BUONE.
Produttore: OPG · Diametro nominale: 40 mm · Ø esterno del pistone (A): 39.94 mm · Ø spinotto del pistone (B): 12 mm · Altezza di compressione (C): 22.5 mm · Curvatura (D): 3.4 mm · Altezza totale del pistone (E): 52.5 mm · Numero di fasce elastiche (F): 2 Stk · Stampo per fasce elastiche: Anello a L, Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Altezza dell'anello del pistone: 2 mm, 1.5 mm · Kit pistone di peso: 89 g
Produttore: parti di rilancio swiing® · Materiale: Acciaio · Superficie: zincato (blu) · Diametro: 6 mm · Tipo di filettatura: M6x1 (filettatura standard) · Lunghezza totale: 30 mm · Lunghezza della filettatura: 12 mm · Larghezza tra le piastre: 10 mm · Classe di forza: 10.9, 8 · Guida: Esagono esterno
Schema di foratura [mm]: 44 x 44 mm · Produttore: OPG · Numero di componenti: 4 Stk · Cilindro Ø: 40 mm, 41 mm · Distanza tra i fori in ingresso: 38 mm · Ø uscita interna: 22 mm · Distanza tra i fori di uscita: 42 mm · Decompressore: Sì · Area di applicazione: Sintonizzazione
| Diametro nominale | 40 mm |
| Produttore | OPG |
| Materiale | Ghisa grigia |
| Area di applicazione | Sintonizzazione |
| Spostamento | 55 ccm |
| Corsa dell'albero a gomiti | 43 mm |
| Superficie | sabbiato |
| Ingresso del filo | M6x1 (filettatura standard) |
| Distanza tra i fori in ingresso | 32 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Tipo di uscita | dritto |
| Distanza tra i fori di uscita | 42 mm |
| Uscita del filo | M6x1 (filettatura standard) |
| Schema di foratura [mm] | 44 x 44 |
| Mimetizzato | No |
| Numero di punti di fissaggio | 4 Stk |
| Puch | ZA50 (raffreddato a ventola) Z50 (X30 Velux) MS, MV, MV50 a 2 velocità 3 velocità VSD, DS, VZ, MC |
