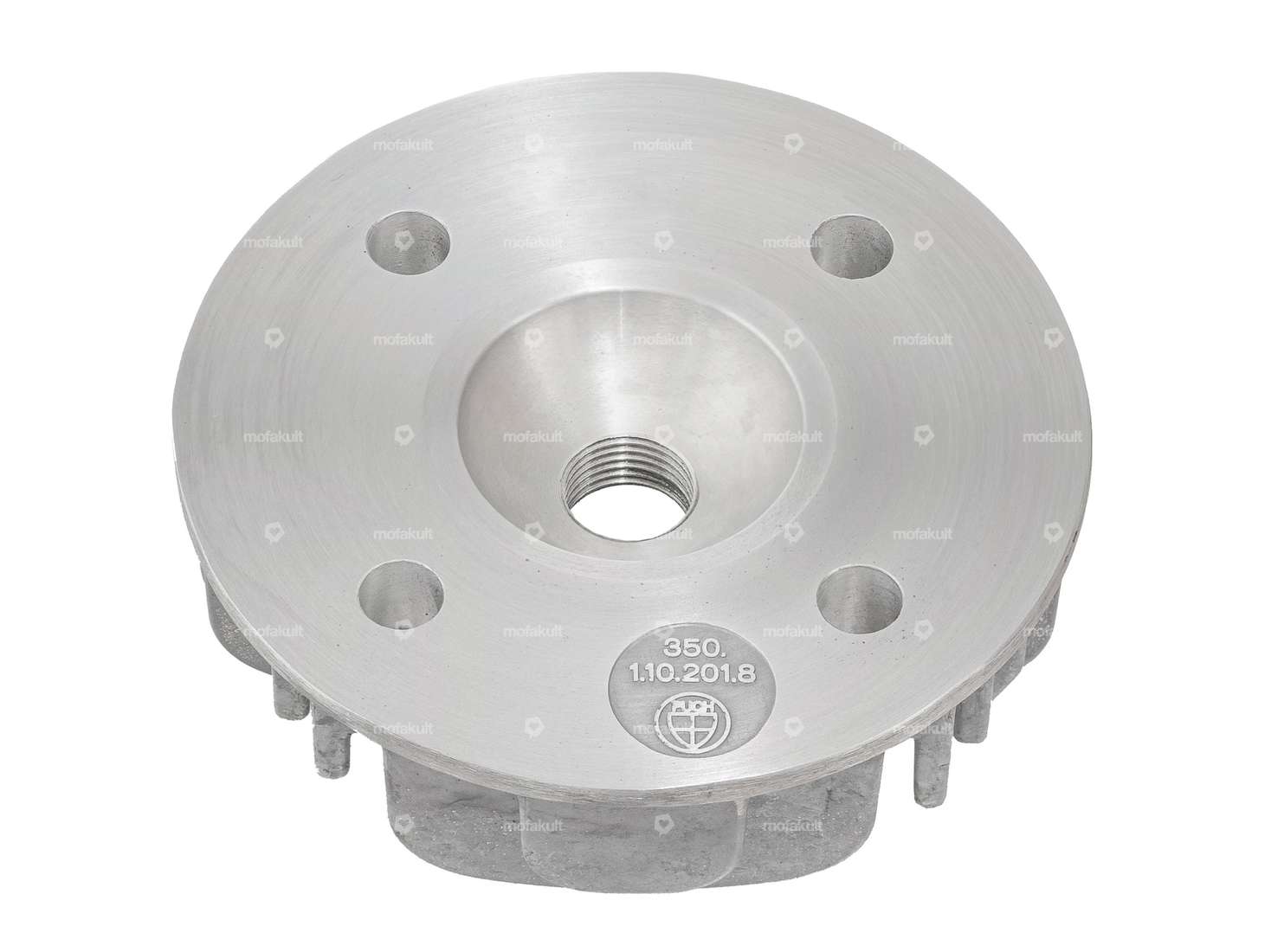

Coperchio cilindro di messa a punto con camera di combustione ottimizzata per i cilindri soffiati dei vostri Puch X30 NG-2AH, Puch X30 NG-2A, Puch X30 N-2A, Puch DS 50, Puch MV 50, Puch MC 50 ciclomotori, ciclomotori e piccole moto con prigionieri cilindro M6.
Selezionare la testata desiderata con il diametro corrispondente di 38, 40 o 41 mm nel campo di selezione.

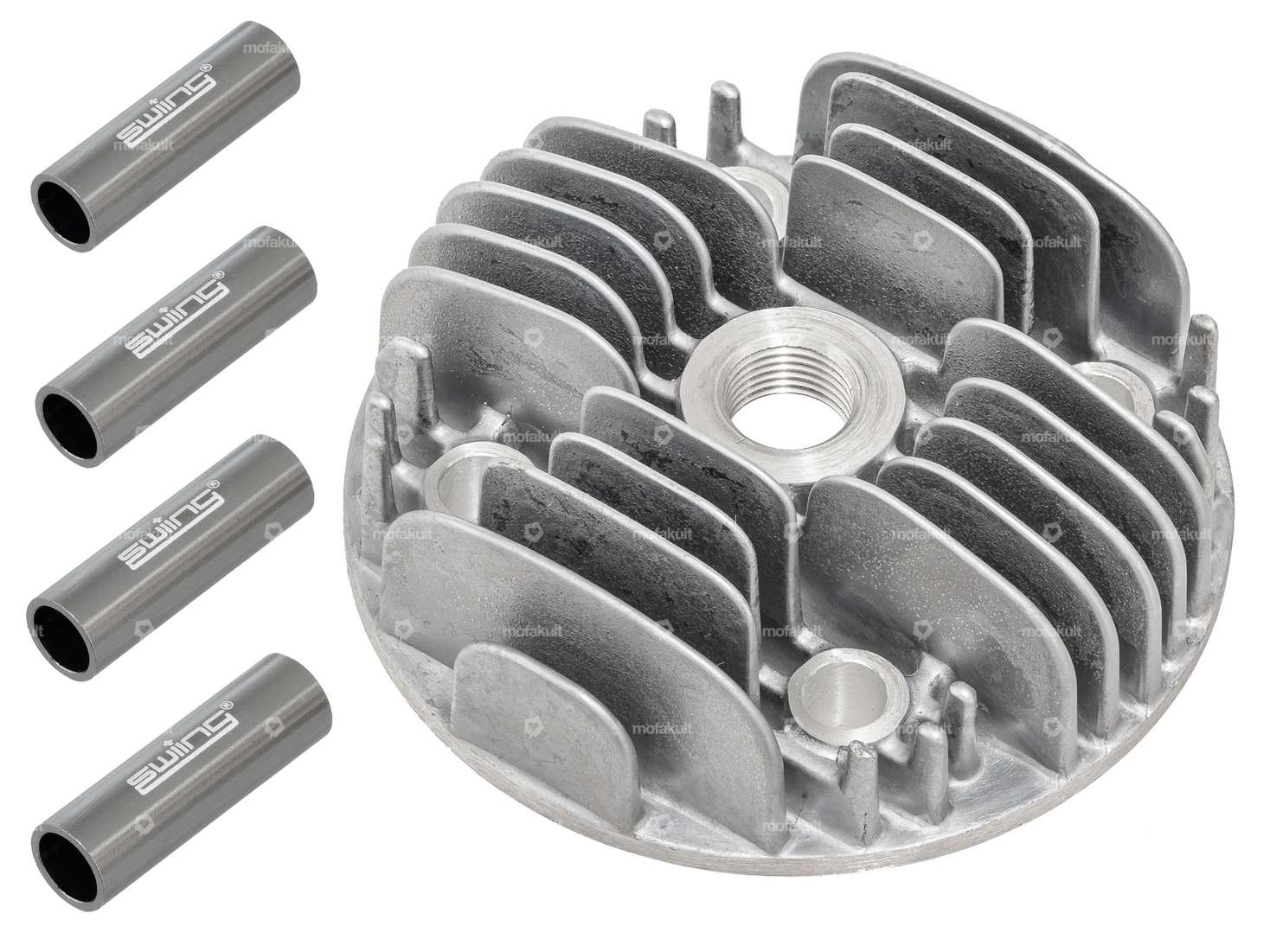

La testa del cilindro deve essere montata insieme alle quattro bussole di centraggio incluse nella fornitura.
Le bussole di centraggio servono a garantire che il coperchio del cilindro possa essere spinto sui prigionieri in posizione perfettamente centrata.

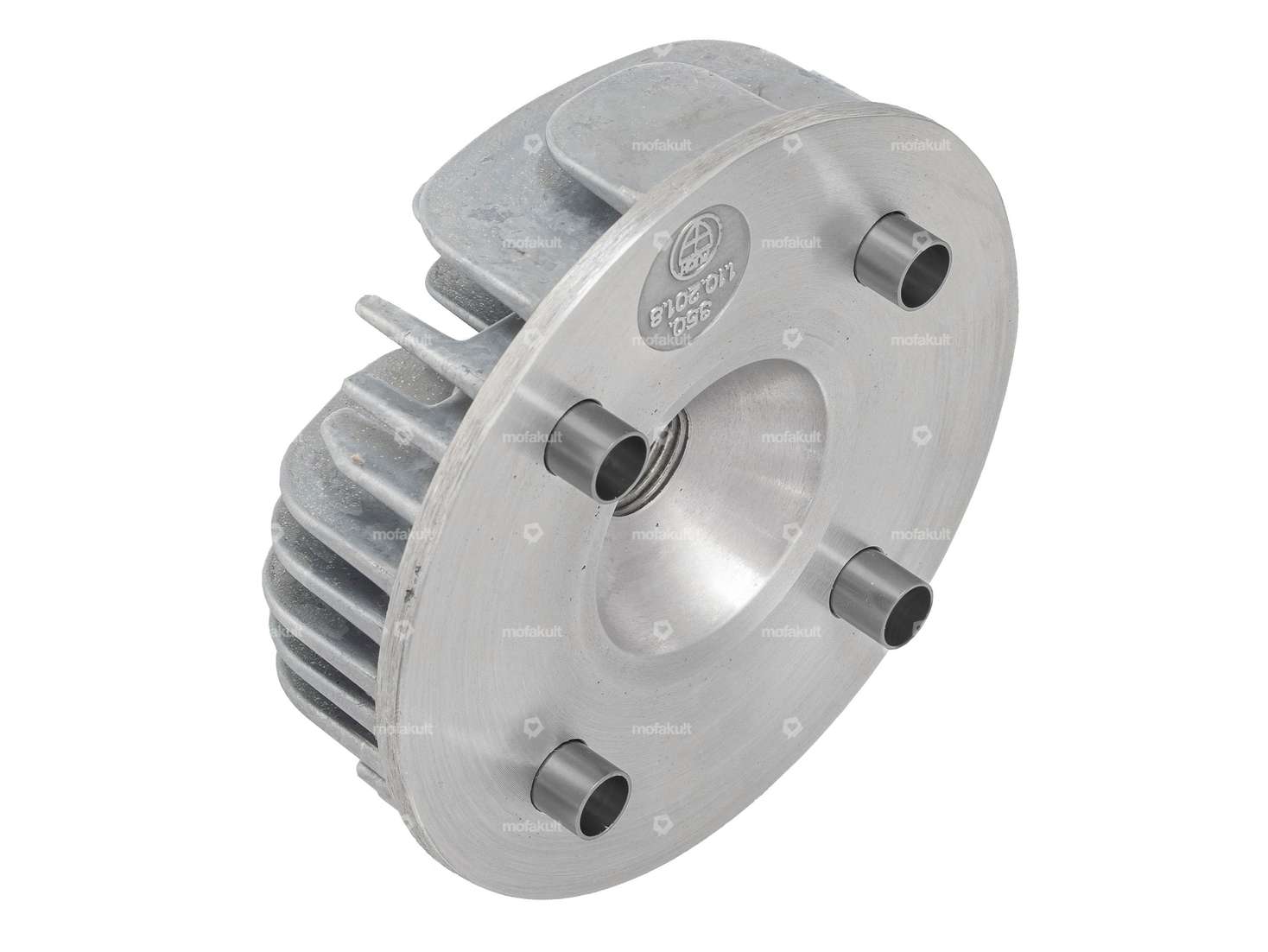

Le bussole vanno inserite nei fori del coperchio del cilindro in modo che sporgano leggermente al di sopra della superficie di tenuta (vedi Figura 2 per un'illustrazione).
Si consiglia di incollare le boccole di guida nella testa del cilindro con l'adesivo Loctite in modo che non si spostino durante il montaggio/smontaggio.
Le teste dei cilindri non hanno un supporto per il montaggio di un decompressore.
Dimensioni della testa del cilindro (&slash;xH): 90 x 35 mm
Dimensioni del bullone di centraggio:
&slash;interno: 6,25 mm
&slash;esterno: 8 mm
Lunghezza: 26 mm
Materiale: alluminio, anodizzato
Cilindri, prigionieri, guarnizioni della testa del cilindro, Loctite, ecc. adatti sono disponibili nella sezione accessori. Li trovate nella sezione accessori.
Prodotto eccezionale per le massime esigenze del marchio di qualità swiing®.
Numero di ricambio originale Puch: 320.2.10.001.1
| Altezza | 35 mm |
| Produttore | swiing® parti ingegnose |
| Area di applicazione | Sintonizzazione |
| Cilindro Ø | 38 - 41 mm |
| Ø esterno | 90 mm |
| Numero di punti di fissaggio | 4 Stk |
| Decompressore | No |
| Puch | ZA50 (raffreddato a ventola) MS, MV, MV50 a 2 velocità 3 velocità VSD, DS, VZ, MC |
