Coperchio cilindro di messa a punto con camera di combustione ottimizzata per i cilindri soffiati del vostro ciclomotore Puch X30 Velux / ciclomotore con prigionieri cilindro M7.
Selezionare la testata desiderata con il diametro corrispondente di 38, 40 o 41 mm nel campo di selezione.

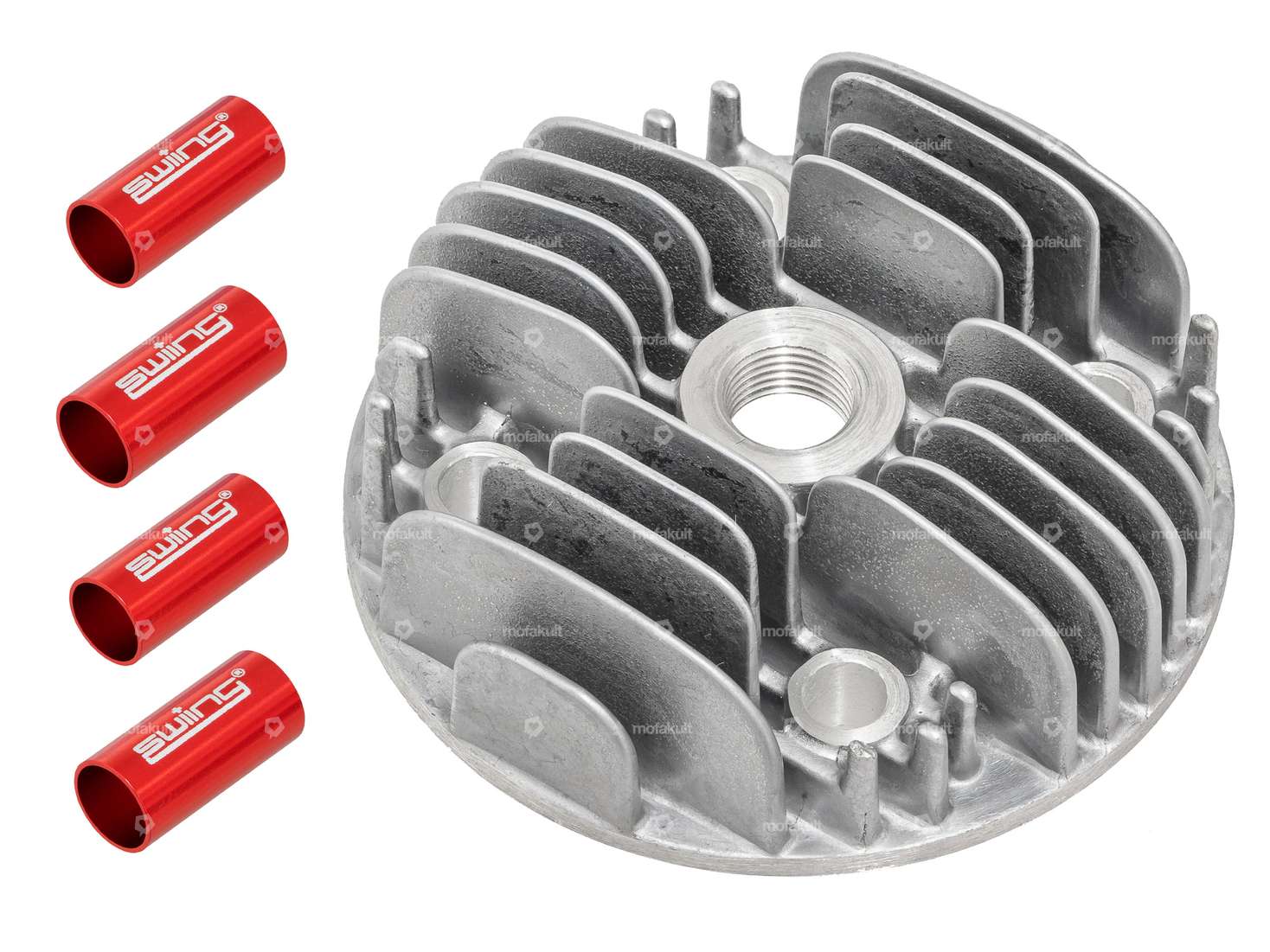

La testa del cilindro deve essere montata insieme alle quattro bussole di centraggio incluse nella fornitura.
Le bussole di centraggio servono a garantire che il coperchio del cilindro possa essere spinto sui prigionieri in posizione perfettamente centrata.

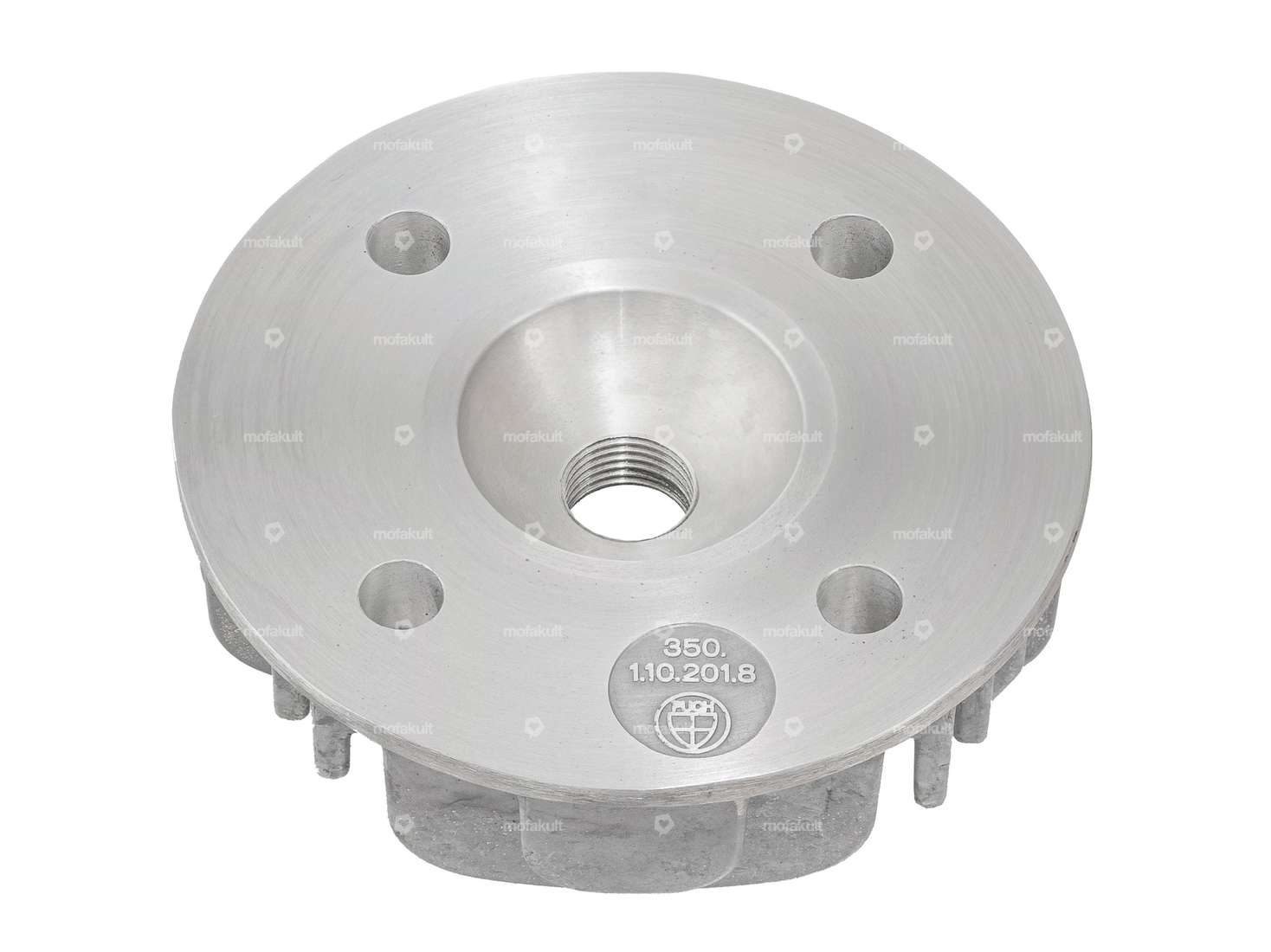

Le bussole vanno inserite nei fori del coperchio del cilindro in modo che sporgano leggermente al di sopra della superficie di tenuta (vedi Figura 2 per un'illustrazione).
Si consiglia di incollare le boccole di guida nella testa del cilindro con l'adesivo Loctite in modo che non si spostino durante il montaggio/smontaggio.
Le teste dei cilindri non hanno un supporto per il montaggio di un decompressore.
Dimensioni testa cilindro (&slash;xH): 90 x 35 mm
Dimensioni bullone di centraggio:
&slash; interno: 7,1 mm
&slash; esterno: 8 mm
Lunghezza: 17 mm
Materiale: alluminio, anodizzato
Cilindri, prigionieri, guarnizioni testa cilindro, Loctite, ecc. adatti sono disponibili nella sezione accessori.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Numero di ricambio originale Puch: 320.2.10.001.1
| Produttore | swiing® parti ingegnose |
| Altezza | 35 mm |
| Cilindro Ø | 38 - 41 mm |
| Numero di punti di fissaggio | 4 Stk |
| Decompressore | No |
| Ø esterno | 90 mm |
| Area di applicazione | Sintonizzazione |
| Puch | Z50 (X30 Velux) |
Valutazioni
Accessori & Affini
Loctite 638 Giunzione albero-mozzo ad alta resistenza 10 ml
Produttore: Loctite · Materiale da utilizzare: Acciaio · Materiale da utilizzare: Alluminio · Materiale da utilizzare: Metallo · Area di applicazione: Chimica · Colore: verde · Contenuti: 10 ml · Avviso di pericolo: Nocivo per gli organismi acquatici (con effetti a lungo termine) · Avviso di pericolo: Provoca gravi danni agli occhi · Avviso di pericolo: Provoca irritazione cutanea · Avviso di pericolo: Può irritare le vie respiratorie · Avviso di pericolo: Può provocare reazioni allergiche della pelle · Parola segnale: Pericolo · Pittogramma di pericolo: GHS05 - Corrosivo · Pittogramma di pericolo: GHS07 - Attenzione, pericoloso · Adesione: alta resistenza · Resistenza alla temperatura (min.): -75 - 150 °C · Tipo di applicazione: 1K · Dimensione dello spazio (max.): 0.25 mm · Tempo di allineamento: 300 s · Coppia di distacco (a seconda del materiale): 23 N/m · Coppia di distacco (a seconda del materiale): 25 N/m · Coppia di distacco (a seconda del materiale): 57 N/m
EUR 25.50
EUR 2’550.00/l
Kit cilindro GPO 41 mm raffreddato a ventola 10 mm KoBo | Puch X30 Velux, NG-2AH
Produttore: Meteor Racing · Produttore: OPG · Materiale: Ghisa grigia · Superficie: sabbiato · Area di applicazione: Sintonizzazione · Diametro nominale: 41 mm · Corsa dell'albero a gomiti: 43 mm · Spostamento: 60 ccm · Ø spinotto del pistone (B): 10 mm · Numero di punti di fissaggio: 4 Stk · Ingresso del filo: M6x1 (filettatura standard) · Schema di foratura [mm]: 44 x 44 · Distanza tra i fori in ingresso: 32 mm · Tipo di uscita: dritto · Distanza tra i fori di uscita: 42 mm · Uscita del filo: M6x1 (filettatura standard) · Mimetizzato: No
EUR 127.80
Kit cilindro GPO 41 mm raffreddato a ventaglio 12 mm KoBo | Puch X30 Velux, NG-2AH
Produttore: OPG · Produttore: parti di rilancio swiing® · Materiale: Ghisa grigia · Superficie: sabbiato · Area di applicazione: Sintonizzazione · Diametro nominale: 41 mm · Corsa dell'albero a gomiti: 43 mm · Spostamento: 60 ccm · Ø spinotto del pistone (B): 12 mm · Ø collo del cilindro: 43.2 mm · Ø uscita interna: 19.4 mm · Ø Ingresso interno: 14.6 mm · Numero di punti di fissaggio: 4 Stk · Ingresso del filo: M6x1 (filettatura standard) · Schema di foratura [mm]: 44 x 44 · Distanza tra i fori in ingresso: 32 mm · Tipo di uscita: dritto · Distanza tra i fori di uscita: 42 mm · Uscita del filo: M6x1 (filettatura standard) · Mimetizzato: No
EUR 127.80

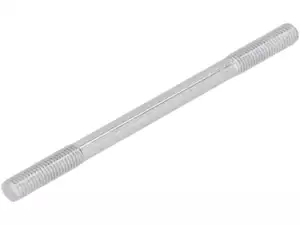

Set di bulloni di rinascita swiing® | Puch X30 Velux
Materiale: Acciaio · Produttore: parti di rilancio swiing® · Guida: Esagono esterno · Larghezza tra le piastre: 11 mm · Superficie: zincato (blu) · Diametro: 7 mm · Lunghezza della filettatura: 25 mm · Lunghezza totale: 106 mm · Tipo di filettatura: M7x1 (filettatura standard)
EUR 19.60

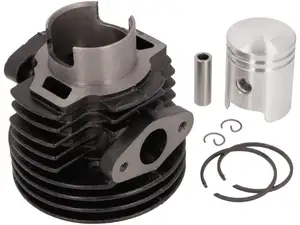

Kit cilindro 38 mm raffreddato a ventola 10 mm KoBo | Puch Velux, NG-2AH
