Pistone di ricambio da 43 mm con una fascia a L da 2 mm con anello di sicurezza interno (IS) e una fascia rettangolare con anello di sicurezza laterale (FS) per ciclomotori Piaggio Ciao, SI, Bravo, Boxer / ciclomotori con kit cilindro Athena da 43 mm.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, le relative canne e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza tipo: A
Nota: si consiglia di ritagliare le alette per le parti di spinta in modo da formare una scanalatura continua, in quanto la posizione delle alette non è corretta.

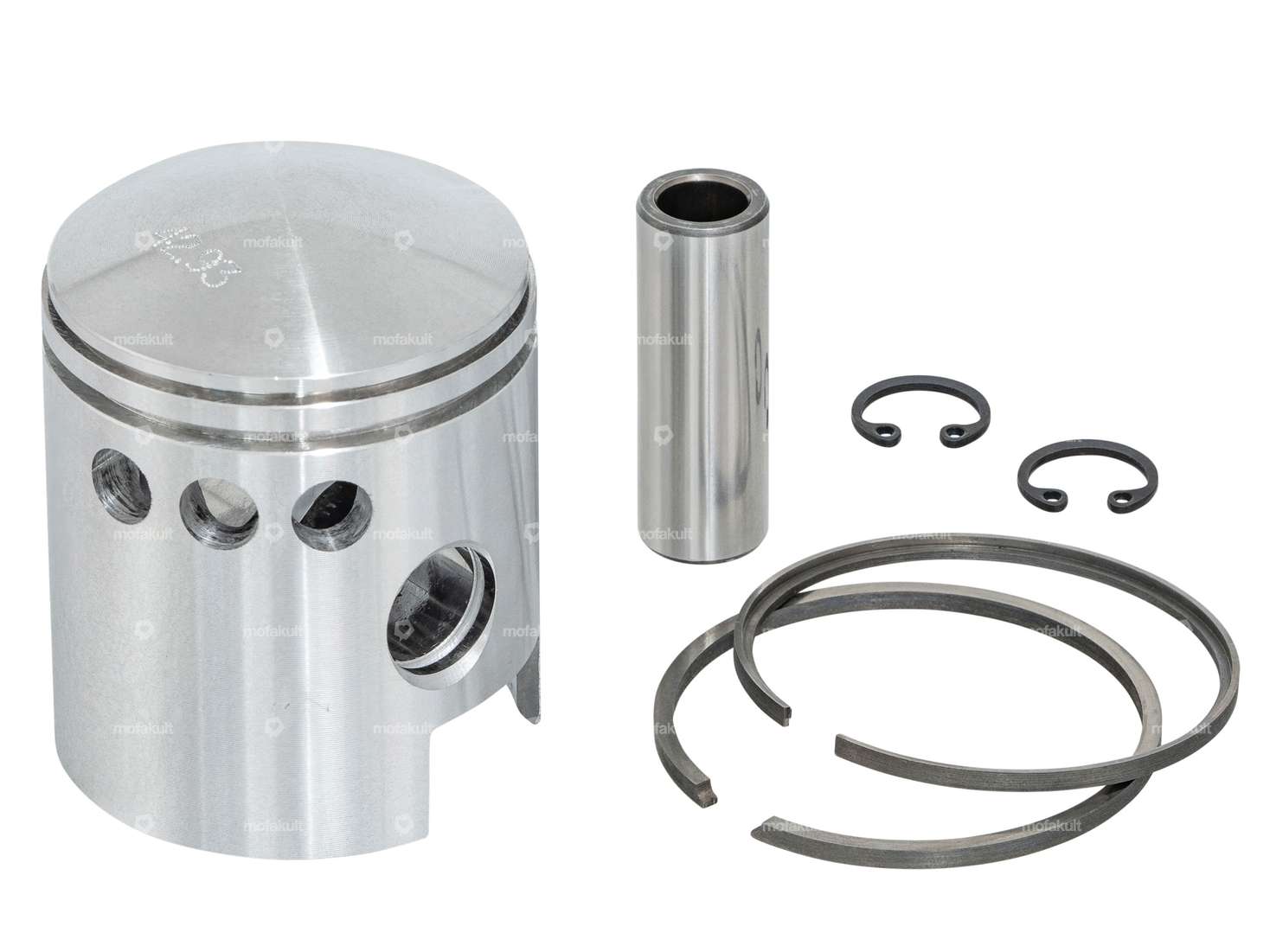

Il kit pistone contiene spinotti, fermi pistone e fasce elastiche.
Troverete l'attrezzo di montaggio corrispondente, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente nella sezione accessori.
Prodotto di qualità del produttore italiano Athena.
| Diametro nominale | 43 mm |
| Produttore | Atena |
| Ø esterno del pistone (A) | 42.93 mm |
| Altezza di compressione (C) | 26.25 mm |
| Curvatura (D) | 4 mm |
| Altezza totale del pistone (E) | 52.6 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Stampo per fasce elastiche | Anello a L, Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS), Dispositivo di sicurezza laterale (FS) |
| Altezza dell'anello del pistone | 2 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Gruppo di tolleranza | A |
| Piaggio | Ciao - P, SC, PX, C24 Si Bravo / Super Bravo Boxer Grillo |
