Pistone da 38,6 mm con due fasce rettangolari da 2 mm con blocco del fianco (FS) per ciclomotori, ciclomotori e piccole moto con motore Sachs 502/1 A, 502/1 B, 502/1 AX, 502/1 AX, 502/1 A CH, 502/1 A DK, 502/1 A NL, 502/1 A S e 502/1 A SF (colloquialmente spesso chiamato motore a siluro o motore a razzo).
Il set di pistoni si adatta ai seguenti modelli, tra gli altri:
- Hercules CB1 City Bike, L50, MF1, MF2, MP1
- Rex Miniped, Miniped MK2
- Sparta Happy
- Motograziella
- Pony City
- KTM Hobby 1968 - 1972
Lo spinotto del pistone è chiuso da un lato, come nell'originale, in modo che i gas di scarico non siano costretti a rientrare attraverso lo spinotto nel condotto di aspirazione.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Il kit di pistoni è composto da un kit di fasce elastiche e da un kit di fasce elastiche.

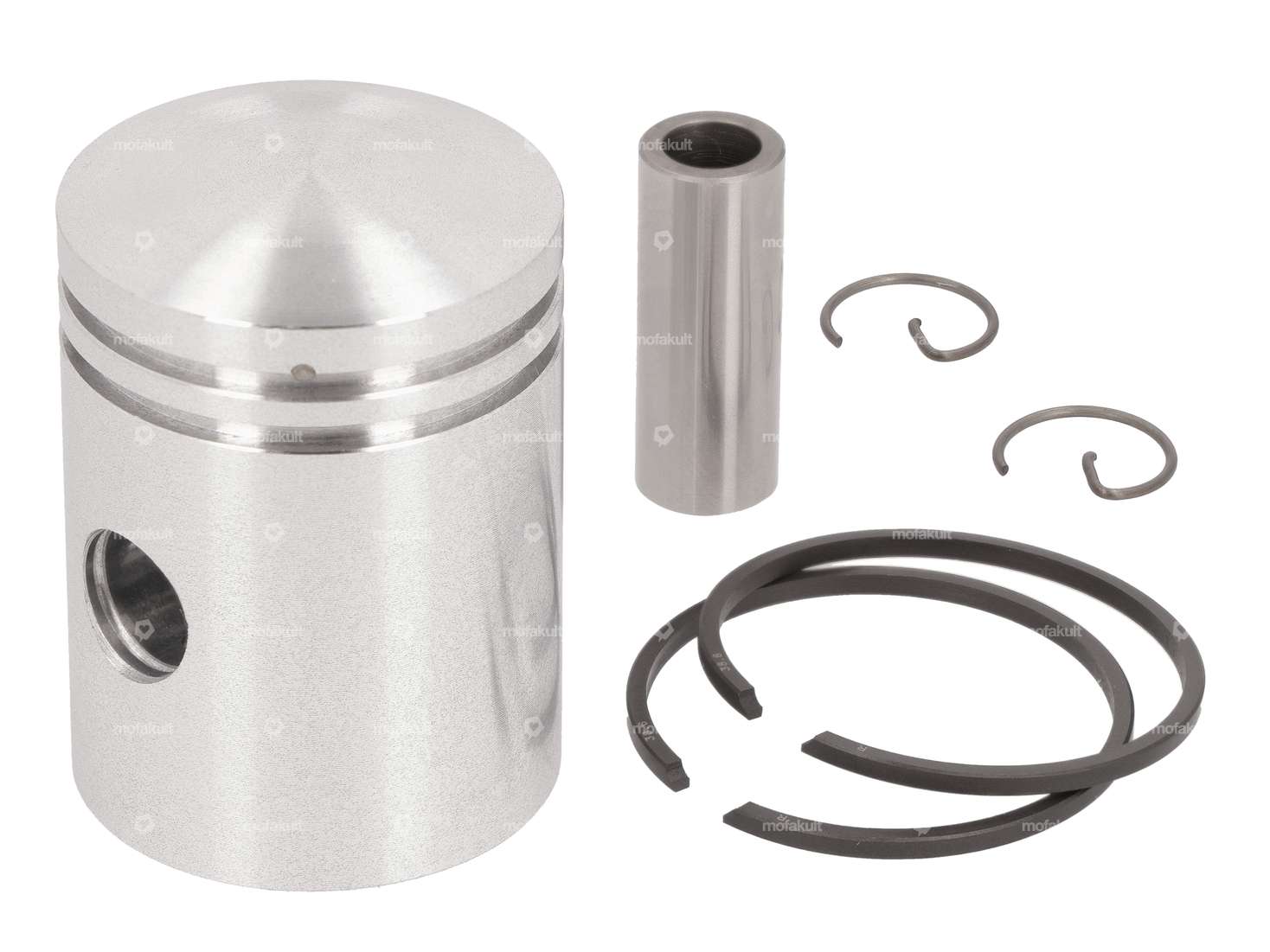

Il kit di pistoni contiene pistoni, spinotti, fermi per pistoni e fasce elastiche.
Potete trovare altre varianti del kit pistoni e i relativi attrezzi di montaggio nella sezione accessori.
| Anello del pistone spesso | 1.6 mm |
| Ø esterno del pistone (A) | 38.54 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3 mm |
| Altezza totale del pistone (E) | 53 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Diametro nominale | 38.6 mm |
| Stampo per fasce elastiche | Anello rettangolare |
| Ø spinotto del pistone (B) | 12 mm |
| Impatto dell'anello del pistone | Dispositivo di sicurezza laterale (FS) |
| Altezza dell'anello del pistone | 2 mm |
| Peso del pistone | 92 g |
| Sachs | 502 1A / 1B (siluro) |
| Ercole | |
| KTM | |
| Motograziella |
