Cilindro da corsa del marchio Airsal per il vostro ciclomotore / ciclomotore con motori Sachs 504 (con adattamenti), 505, 508 e 535.
Questo kit di cilindri è adatto, tra l'altro, ai modelli Hercules Prima M, 2, 3, 4, 5 e Optima.
Grazie alla grande aspirazione, al troppopieno e allo scarico, questo cilindro tuning garantisce un significativo aumento delle prestazioni.
Dati tecnici cilindro:
- Ø collettore di aspirazione interno: 14 mm
- Diametro di raccordo del collettore di aspirazione: 20 mm
- Ø flangia di scarico interna: 20 mm
- Ø collegamento flangia di scarico: 26 mm
- Ø collo del cilindro: 50,0 mm
- Corsa: 44 mm
- Alesaggio: 43,5 mm
- Filettatura per decompressore: M10 x 1,5 mm
Il pistone è montato con la freccia rivolta verso l'uscita
.Il collettore di aspirazione è incluso nella fornitura.
Note:
Devono essere utilizzati tappi con filettatura lunga.
Per i motori Swiss 504 (corsa 42 mm) è necessario apportare le seguenti modifiche al cilindro:
- Regolare la base del cilindro e la guarnizione come mostrato nella Figura 6.
- La base del cilindro deve essere spenta in modo da regolare nuovamente la compressione a causa della corsa più corta; si consiglia di impostare un bordo di schiacciamento di 0,8 - 1,0 mm.
- Sui modelli con leva frizione esterna, l'aspirazione deve essere estesa, altrimenti il carburatore potrebbe entrare in contatto con la leva frizione.
Altre parti, come la necessaria candela con filettatura lunga, sono disponibili tra gli accessori.
Prodotto di qualità del produttore spagnolo Airsal.
| Diametro nominale | 43.5 mm |
| Produttore | Airsal |
| Materiale | Alluminio |
| Superficie | sabbiato |
| Corsa dell'albero a gomiti | 44 mm |
| Ø collo del cilindro | 50 mm |
| Ø Uscita esterna | 26 mm |
| Ø Ingresso interno | 14 mm |
| Finestra di ingresso | 23.8 x 14.8 |
| Ingresso del filo | M6x1 (filettatura standard) |
| Distanza tra i fori in ingresso | 31 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Numero di punti di fissaggio | 4 Stk |
| Area di applicazione | Sintonizzazione |
| Tipo di uscita | bloccato |
| Schema di foratura [mm] | 56 (61) x 56 |
| Decompressore | M10x1,5 |
| Mimetizzato | No |
| Sachs | 504 (senza albero del pedale) 505 (con albero del pedale) - 1A (AT) , 2A (HG) 508 - 1 A 535 |
| Ercole | Grande - 2 , 3 , 4 , 5 , Optima |
Valutazioni
Accessori & Affini
Candela di accensione NGK B8ES a filettatura lunga
Produttore: NGK · Denominazione della candela: B8ES · Area di applicazione: Corsa · Area di applicazione: Prestazioni · Area di applicazione: Sintonizzazione · Tipo di filettatura della candela: lungo · Presa per candela: M4 · Presa per candela: SAE · Soppresso: No · Larghezza tra le piastre: 21 mm · Tipo di filettatura: MF14x1,25 (filettatura a passo fine)
EUR 7.75
Kit cilindro Athena 45 mm incl. parti di montaggio | Sachs (504), 505, 508
Diametro nominale: 45 mm · Produttore: Atena · Materiale: Alluminio · Superficie: sabbiato · Corsa dell'albero a gomiti: 44 mm · Ø collo del cilindro: 51.7 mm · Ø Uscita esterna: 25.9 mm · Ø uscita interna: 19.5 mm · Ø Ingresso interno: 14.3 mm · Finestra di ingresso: 23.4 x 12.6 · Ingresso del filo: M6x1 (filettatura standard) · Distanza tra i fori in ingresso: 31.5 mm · Ø spinotto del pistone (B): 12 mm · Tipo di uscita: bloccato · Tipo di uscita: dritto · Distanza tra i fori di uscita: 50 mm · Uscita del filo: M8x1,25 (filettatura standard) · Numero di punti di fissaggio: 4 Stk · Schema di foratura [mm]: 56 (61) x 56 · Decompressore: M10x1,5 · Mimetizzato: No · Area di applicazione: Sintonizzazione
EUR 358.80
Kit cilindro Athena 48 mm senza parti di montaggio | Sachs (504), 505, 508
Produttore: Atena · Materiale: Alluminio · Mimetizzato: No · Superficie: sabbiato · Corsa dell'albero a gomiti: 44 mm · Diametro nominale: 48 mm · Ø collo del cilindro: 51.6 mm · Ø spinotto del pistone (B): 12 mm · Tipo di uscita: bloccato · Numero di punti di fissaggio: 4 Stk · Decompressore: M10x1,5 · Area di applicazione: Sintonizzazione
EUR 334.90
Collettore di aspirazione Airsal 14 mm angolato | Sachs 504, 505
Produttore: Airsal · Materiale: Alluminio · Ø Collegamento esterno: 20 mm · Ø interno: 13.6 mm · Altezza foro centrale della flangia: 56 mm · Numero di punti di fissaggio: 2 Stk · Tipo di montaggio: Viti · Distanza tra i fori in ingresso: 31 mm · Area di applicazione: Sintonizzazione
EUR 44.20

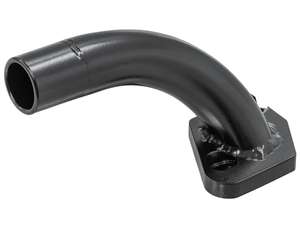

Collettore di aspirazione MLM 15 mm Dell'Orto SHA | Sachs 504, 505
