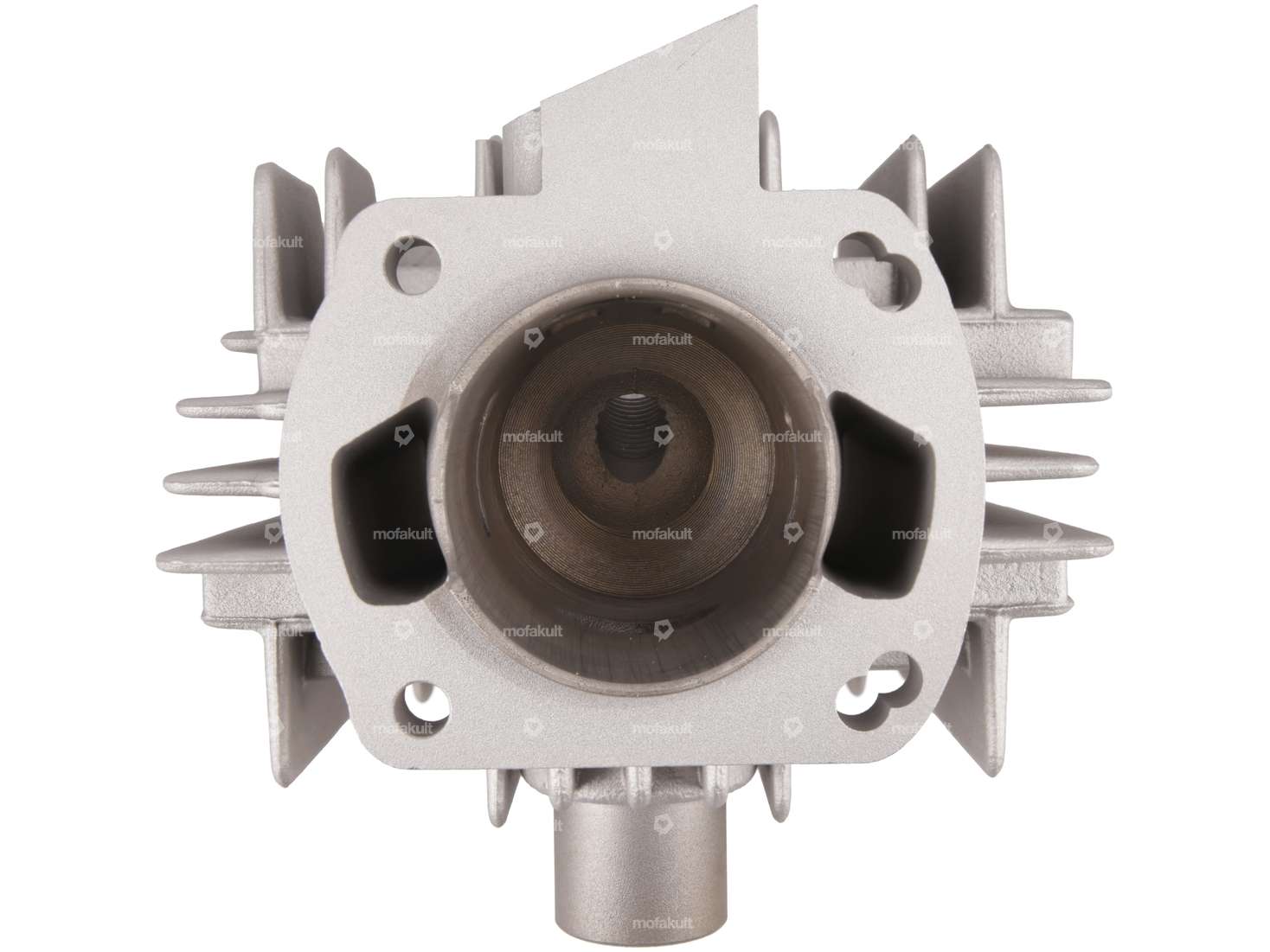

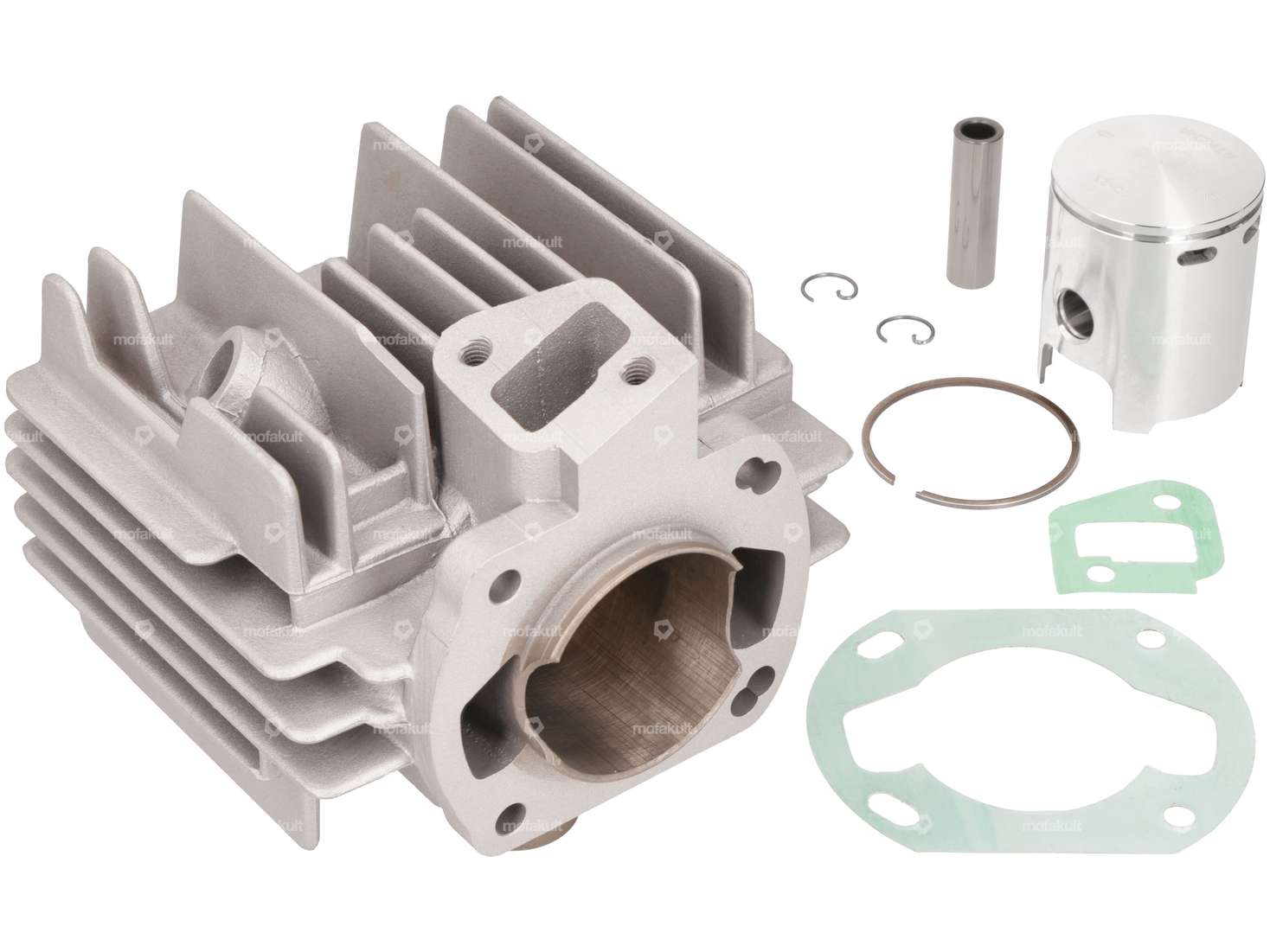

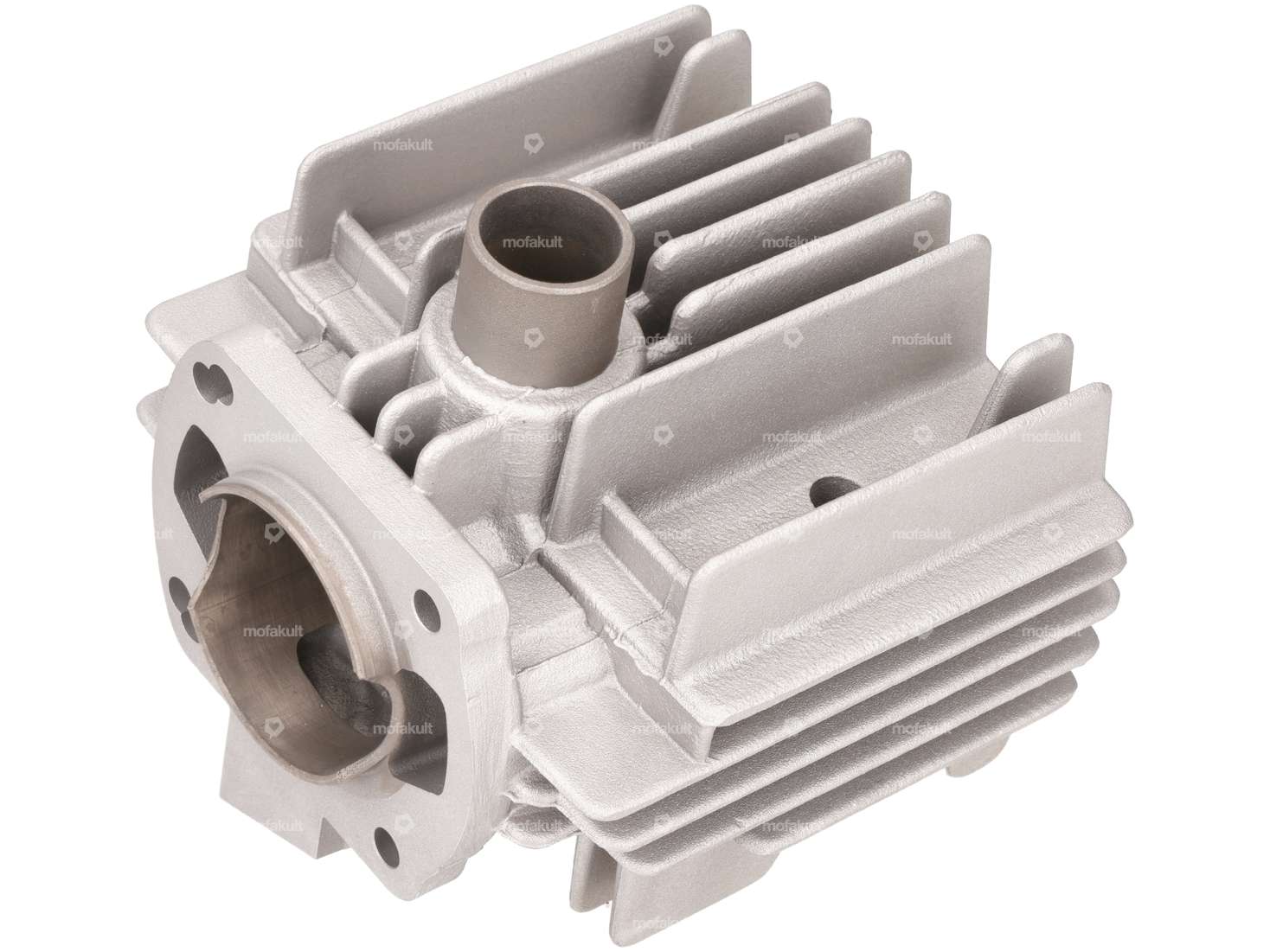

Cilindro da corsa del marchio Athena per i motori Sachs 504 (con adattamenti), 505 & 508, che sono stati installati su Hercules Prima M, 2, 3, 4, 5 e Optima ciclomotori / ciclomotori, tra gli altri.
Grazie alla grande aspirazione, al troppopieno e allo scarico, questo cilindro tuning garantisce un significativo aumento delle prestazioni.
Dati tecnici cilindro:
- Ø flangia di scarico interna: 22 mm
- Ø flangia di scarico di collegamento: 26 mm
- Ø collo cilindro: 51,6 mm
- Corsa: 44 mm
- Alesaggio: 48,0 mm
- Filettatura per decompressore: M10 x 1,5 mm
Il collettore di aspirazione non è compreso nella fornitura
Note:
Devono essere utilizzati tappi con filettatura lunga.
Sui motori Swiss 504 (corsa 42 mm) è necessario apportare le seguenti modifiche al cilindro:
- Regolare la base del cilindro e la guarnizione come mostrato nella Figura 5 .
- La base del cilindro deve essere spenta in modo da regolare nuovamente la compressione a causa della corsa più corta, si consiglia di impostare un bordo di schiacciamento di 0,8 - 1,0 mm.
- Sui modelli con leva frizione esterna, l'aspirazione deve essere estesa, altrimenti il carburatore potrebbe entrare in contatto con la leva frizione.
Al momento dell'assemblaggio, prestare attenzione alla direzione di montaggio. Il pistone va inserito con la freccia rivolta verso l'uscita sul lato dello scarico.
Prodotto di qualità del produttore italiano Athena.
| Produttore | Atena |
| Materiale | Alluminio |
| Area di applicazione | Sintonizzazione |
| Superficie | sabbiato |
| Corsa dell'albero a gomiti | 44 mm |
| Diametro nominale | 48 mm |
| Ø collo del cilindro | 51.6 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Numero di punti di fissaggio | 4 Stk |
| Decompressore | M10x1,5 |
| Tipo di uscita | bloccato |
| Mimetizzato | No |
| Sachs | 505 (con albero del pedale) - 1A (AT) , 2A (HG) 508 - 1 A |
| Ercole | Grande - 2 , 3 , 4 , 5 , Optima |
