Set di messa a punto da 39 mm per il vostro ciclomotore / ciclomotore Zündapp-Belmondo.
Si adatta ai ciclomotori Zündapp Belmondo, ai ciclomotori Zündapp Bergsteiger M25/M50, nonché alle moto di piccola cilindrata Alpa Spezial 3000 e Alpa Black River che hanno installato un motore Zündapp tipo 247.

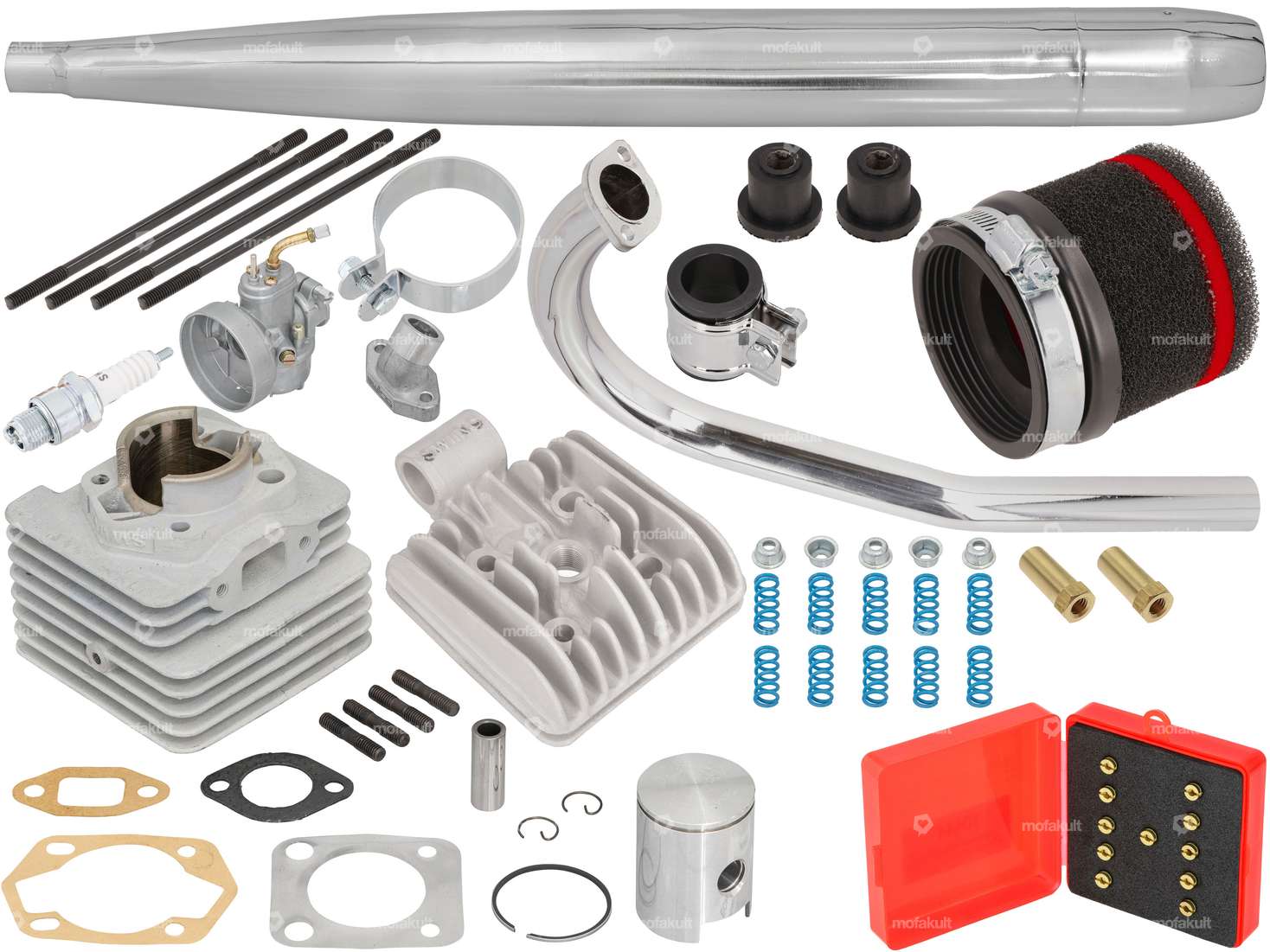

Oltre al kit racing ingenious swiing® da 39 mm con testa, il set di messa a punto comprende un sistema di scarico a risonanza, un carburatore da 17 mm con collettore di aspirazione, un filtro dell'aria a fungo e molle della frizione rinforzate.
Con il settaggio appropriato, è possibile ottenere una potente potenza di 2,8 CV sulla ruota posteriore.
Tutte le istruzioni per l'installazione/il funzionamento nel cilindro sono spiegate nel video.
Si prega di selezionare la testata desiderata con o senza alesaggio di decompressione nel campo di selezione.
Acquistando questo set completo, riceverete una notevole percentuale di sconto sul prezzo di vendita al dettaglio dei singoli pezzi.
Nota: I prigionieri originali del carter motore sono troppo corti a causa dell'altezza del kit cilindri e devono essere sostituiti con bulloni più lunghi (articolo 24319).
Per i motori Zündapp con biella corta da 85 mm, questa deve essere prima convertita in una biella lunga con una lunghezza di 91 mm (centro - centro) per poter utilizzare il cilindro. Durante il montaggio, verificare che tutti i dadi e i bulloni siano sufficientemente serrati e, se necessario, serrarli nuovamente. Durante il montaggio, rispettare la direzione di montaggio. Il pistone va inserito con la freccia rivolta verso l'uscita sul lato di scarico.
Prodotto sofisticato per le più alte esigenze del marchio di qualità swiing®.
Schema di foratura [mm]: 44 x 44 · Finestra di ingresso: 20.7 x 13 mm · Produttore: swiing® parti ingegnose · Materiale: Alluminio · Superficie: sabbiato · Spostamento: 50 ccm · Corsa dell'albero a gomiti: 42 mm · Diametro nominale: 39 mm · Ø collo del cilindro: 48 mm · Ø uscita interna: 18.6 mm · Ingresso del filo: M6x1 (filettatura standard) · Distanza tra i fori in ingresso: 40 mm · Ø spinotto del pistone (B): 12 mm · Tipo di uscita: inclinato · Distanza tra i fori di uscita: 40 mm · Uscita del filo: M6x1 (filettatura standard) · Numero di punti di fissaggio: 4 Stk · Decompressore: No · Mimetizzato: No · Area di applicazione: Sintonizzazione
Produttore: swiing® parti ingegnose · Materiale: Acciaio · Superficie: cromato · Colore: Cromo · Ø esterno: 70 mm · Lunghezza totale: 730 mm · Ø Collegamento interno: 28 mm · Tipo di scarico: Sigaro · Tipo di montaggio: Morsetto avvitato
Produttore: swiing® parti ingegnose · Materiale: Acciaio · Superficie: cromato · Colore: Cromo · Ø interno: 25 mm · Ø esterno: 28 mm · Lunghezza totale: 360 mm · Tipo di montaggio: Bulloni e dadi per prigionieri · Numero di punti di fissaggio: 2 Stk · Distanza tra i fori di uscita: 40 mm
Produttore: Prodotto in Portogallo · Materiale: Acciaio · Superficie: cromato · Colore: Cromo · Diametro nominale: 70 mm · Diametro di serraggio: 67 - 71 mm · Larghezza: 28 mm · Spessore: 2 mm · Numero di punti di fissaggio: 1 Stk · Ø foro di montaggio: 8.2 mm
Produttore: swiing® parti ingegnose · Mimetizzato: No · Materiale: Alluminio · Ø interno: 16 mm · Ø Collegamento esterno: 23 mm · Tipo di montaggio: Viti · Distanza tra i fori in ingresso: 40 mm · Numero di punti di fissaggio: 2 Stk · Altezza totale: 42 mm · Altezza foro centrale della flangia: 35 mm · Lunghezza totale: 35 mm · Area di applicazione: Sintonizzazione
Blocco ugelli: 2.xx · Materiale: Alluminio · Tipo di carburatore: SRF · Diametro nominale: 17 mm · Ø Collegamento interno: 23 mm · Ø Collegamento del filtro dell'aria: 60 mm, 64 mm · Ø attacco tubo benzina: 6 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Controllo dello starter: Strozzatura a mano · Filettatura dell'ugello: M4x0,7 (filettatura standard) · Tipo di montaggio: Connessione a spina bloccata · Coppia di serraggio della vite (max.): 3 N/m, 4 N/m · Lunghezza totale: 78 mm · Larghezza: 64 mm · Altezza: 117 mm · Area di applicazione: Sintonizzazione · Gruppo di componenti carburatore: Carburatore completo
Produttore: swiing® parti ingegnose · Mimetizzato: No · Colore: nero, rosso · Tipo di filtro: Schiuma · Lunghezza totale: 80 mm · Ø Collegamento interno: 65 mm · Ø esterno: 75 mm · Tipo di montaggio: Connessione a spina bloccata · Area di applicazione: Sintonizzazione
Dimensione dell'ugello: 70, 72, 74, 76, 78, 80, 82, 84, 86, 88, 90 · Produttore: parti di rilancio swiing® · Materiale: ottone · Quantità: 11 Stk · Tipo di carburatore: 18 Catalizzatore, 85, 17 Catalizzatore · Tipo di ugello: Ugello principale · Filettatura dell'ugello: M4x0,7 (filettatura standard) · Guida: Slot · Gruppo di componenti carburatore: Spruzzatura
Produttore: swiing® parti ingegnose · Numero di molle: 10 Stk · Area di applicazione: Sintonizzazione
Materiale: ottone · Area di applicazione: Standard · Tipo di dado: Dado del collo · Guida: Esagono esterno · Tipo di filettatura: M6x1 (filettatura standard) · Ø esterno: 9 mm · Altezza: 25 mm · Profondità del filo: 25 mm · Lunghezza del gambo: 20 mm · Larghezza tra le piastre: 10 mm · Diametro nominale (filettatura): 6 mm
Materiale: Acciaio · Superficie: brunito · Tipo di filettatura: M6x1 (filettatura standard) · Lunghezza totale: 125 mm · Lunghezza della filettatura: 21 mm, 17 mm
Produttore: parti di rilancio swiing® · Materiale: Gomma, Acciaio · Ø interno: 8.2 mm · Ø esterno: 19 mm · Ø Pacchetto: 25.5 mm · Lunghezza totale: 21 mm
Produttore: swiing® parti ingegnose · Materiale: Acciaio, FPM / FKM (conosciuto colloquialmente come Viton) · Superficie: cromato · Colore: Cromo · Ø interno: 25 - 28 mm · Larghezza: 40 mm · Tipo di montaggio: Dadi e bulloni · Lunghezza totale: 40 mm
| Diametro nominale | 39 mm |
| Produttore | swiing® parti ingegnose, Vertice |
| Area di applicazione | Sintonizzazione |
| Spostamento | 50 ccm |
| Corsa dell'albero a gomiti | 42 mm |
| Ingresso del filo | M6x1 (filettatura standard) |
| Ø spinotto del pistone (B) | 12 mm |
| Tipo di uscita | inclinato |
| Uscita del filo | M6x1 (filettatura standard) |
| Decompressore | No |
| Mimetizzato | No |
| Zündapp | Belmondo (Tipo 247-71) |
