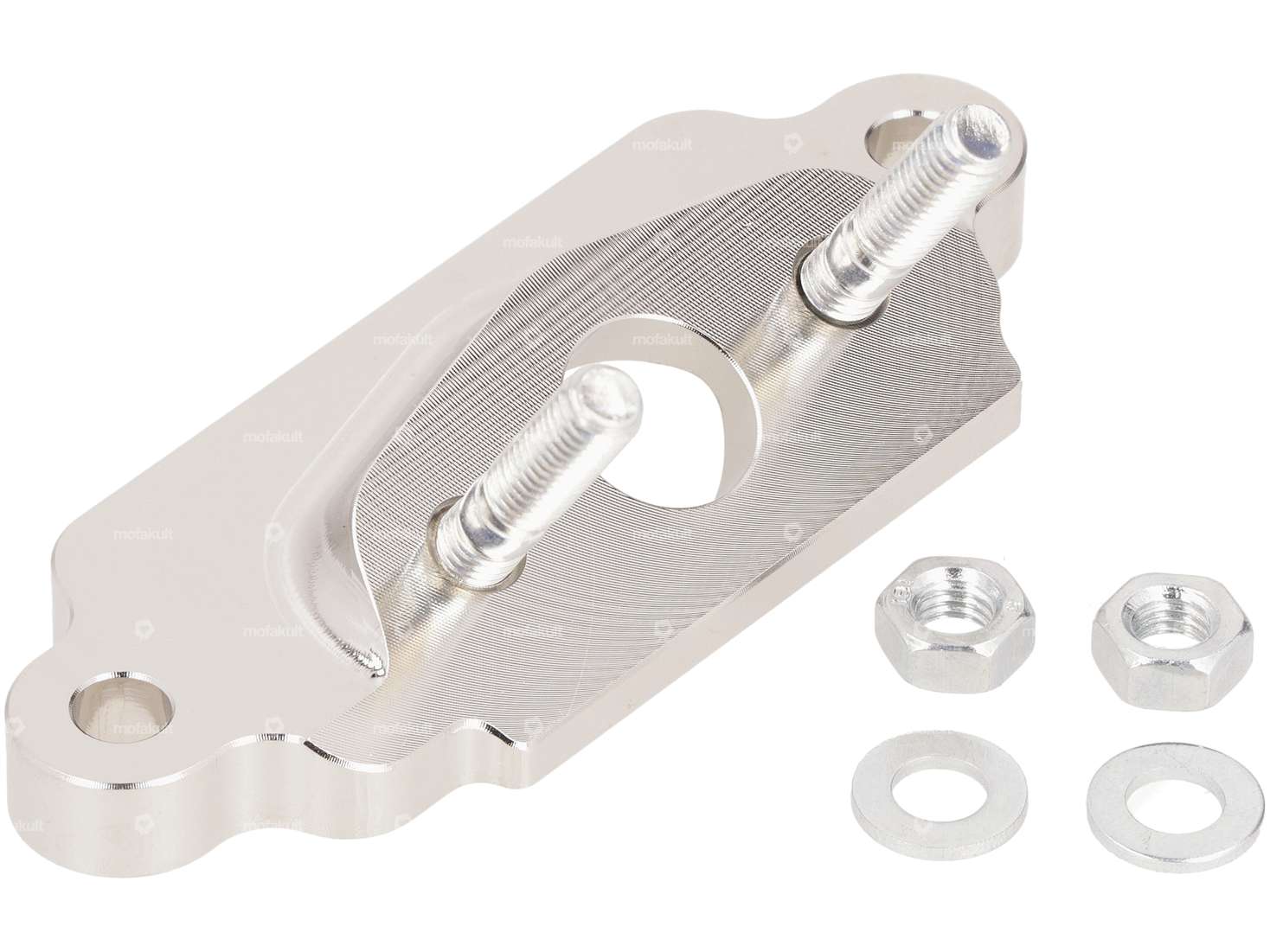

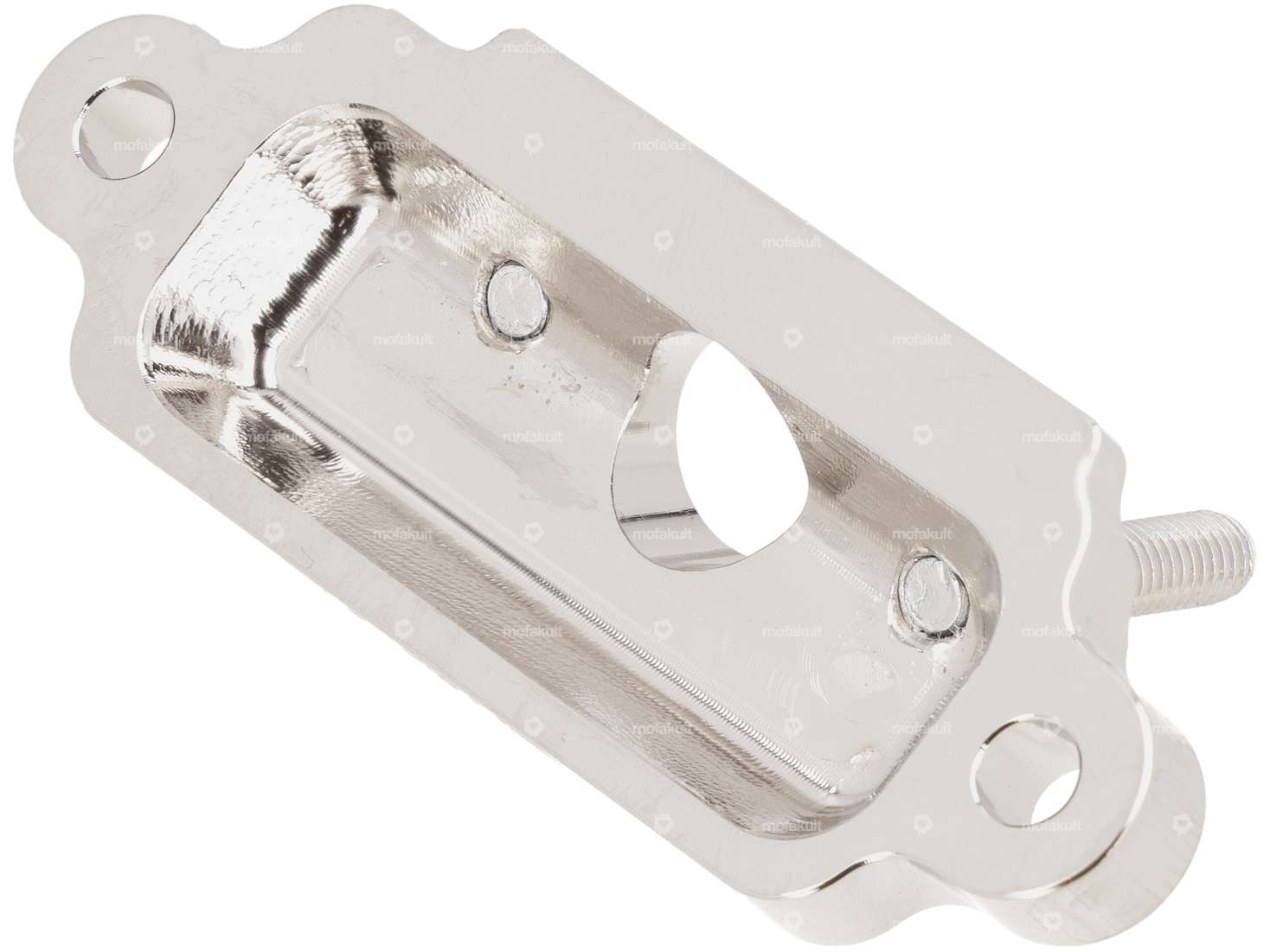

Blocco a membrana in alluminio lavorato a CNC con finestra di aspirazione da 12 mm. Piastra flangiata ideale per il montaggio del carburatore SSB da 12 mm.
Adatta ai ciclomotori Sachs 502, 50/2, 50/3, 50/4 / ciclomotori con aspirazione a membrana.
Le viti prigioniere della flangia di aspirazione sono già fissate con Loctite.
Distanza dei fori dal cilindro: 67 mm
Distanza tra i prigionieri: 31 mm
Filettatura: M5
Attenzione: è possibile che si debba effettuare un leggero aggiustamento del copriventola.
Garnizioni e altre flange intermedie sono disponibili tra gli accessori.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Dettagli
| Produttore | swiing® parti ingegnose |
| Area di applicazione | Standard |
| Materiale | Alluminio |
| Superficie | anodizzato |
| Tipo di filettatura | M5x0,8 (filettatura standard) |
| Numero di flap | 2 Stk |
| Ø interno | 12 mm |
| Spaziatura tra i fori | 67 mm, 31 mm |
| Numero di punti di fissaggio | 4 Stk |
| Tipo di montaggio | Viti |
Adatto ai seguenti modelli
| Sachs | 50 (Fahrtwind, 1,25 / 1,5 PS, DE) 502 (Saxonette) - AML 50/2 - ML CH (0,8 PS), MB (2,6 PS), MLB (2,6 PS) 50/3 50/4 - MLFB (2,6 PS) |
