Cilindro da corsa da 41 mm in alluminio con presa d'aria tonda per motori Sachs a 2, 3 e 4 velocità con controllo del soffiatore, installati su Hercules 50/ALS, 50/2 S, 50/KS, 50/2 DK, 50/3 LS, 50/4 LKS, ciclomotori Gritzner ecc.
Il cilindro in alluminio di alta qualità fornisce una coppia senza compromessi.
Il cilindro in alluminio di alta qualità eroga una coppia senza compromessi e diventa una vera e propria bomba per il vostro ciclomotore grazie alla cilindrata maggiore, alla fasatura ottimizzata, all'aspirazione e allo scarico più grandi e alle porte di trasferimento allargate.
Insieme al corrispondente carburatore SSB da 13 mm o SHA da 16 mm con flangia di aspirazione e scarico a risonanza, questo kit da corsa eroga ben 4,51 Nm e 5,0 CV alla ruota posteriore.
Il kit da corsa ha il suo massimo incremento di potenza ai medi e alti regimi.
Nella sezione accessori è disponibile una selezione di componenti aggiuntivi che migliorano le prestazioni e completano la dotazione.
La fornitura comprende il kit da corsa e il kit di montaggio.
La fornitura comprende cilindro, kit di pistoni, testa del cilindro, set di guarnizioni, prigionieri di aspirazione e cilindro, compresi i dadi speciali.
La testa del cilindro, che può essere utilizzata solo per i cilindri di questa serie, è dotata di un sistema di centratura delle piste. Ciò garantisce che la camera di combustione sia perfettamente allineata e che il pistone non si trovi in posizione TDC.
Questi attributi caratterizzano i cilindri di questa serie.
Questi attributi caratterizzano il kit di cilindri:
- Finestra di aspirazione e di scarico allargata, fasatura migliorata .
- Canali di troppopieno divisi per ottimizzare il flusso di miscela
- Angolo di aspirazione dei canali di troppopieno adattato
- Superfici prive di pori e assolutamente piatte
- Il rivestimento Nikasil assicura un funzionamento regolare, una dissipazione ottimale del calore e una lunga durata .
- Collegamento di scarico originale con M35 x 2 mm e dado per raccordi .
Consigliamo di adottare le seguenti precauzioni:
- Il cilindro deve essere rodato con olio misto semisintetico in rapporto 1:33 (3%) durante il primo rifornimento a un massimo di 5000 giri/min .
- Le viti prigioniere della testata devono essere incollate nel cilindro con adesivo Loctite .
- Per un centraggio ottimale e una più facile installazione della base del cilindro, si consiglia di utilizzare il set di prigionieri speciali M5/M6 .
- Per ottenere le massime prestazioni, è possibile installare un carburatore SSB da 17 mm. La finestra di aspirazione del cilindro deve essere adattata al carburatore .
Insieme al carburatore Bing girevole da 17 mm (27370), assicurarsi di ordinare anche la guarnizione 21571.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Produttore: swiing® parti ingegnose · Materiale: Alluminio · Diametro nominale: 41 mm
Schema di foratura [mm]: 37 x 37 · Produttore: swiing® parti ingegnose · Materiale: Alluminio · Superficie: sabbiato · Cilindro Ø: 41 mm · Ø esterno: 95 mm · Mimetizzato: No · Numero di punti di fissaggio: 4 Stk · Ø supporto a vite: 6.7 mm · Filo di candela: breve · Decompressore: M10x1,5 · Lunghezza totale: 126.6 mm · Larghezza: 95 mm · Altezza: 44.8 mm · Area di applicazione: Sintonizzazione
| Produttore | swiing® parti ingegnose |
| Materiale | Alluminio |
| Superficie | sabbiato |
| Spostamento | 55 ccm |
| Area di applicazione | Corsa |
| Corsa dell'albero a gomiti | 42 mm |
| Diametro nominale | 41 mm |
| Ingresso del filo | M5x0,8 (filettatura standard) |
| Ø spinotto del pistone (B) | 12 mm |
| Numero di punti di fissaggio | 4 Stk |
| Schema di foratura [mm] | 51 x 40 |
| Distanza tra i fori in ingresso | 31 mm |
| Tipo di uscita | Dado di raccordo |
| Uscita del filo | M35x2 (filettatura standard) |
| Mimetizzato | No |
| Sachs | 50 (Fahrtwind, 1,25 / 1,5 PS, DE) 50/3 50/4 - MLFB (2,6 PS), LKH (4,5 PS) |
Valutazioni
Accessori & Affini
Carburatore Dell'Orto 16/16 SHA con starter manuale
Diametro nominale: 16 mm · Produttore: Dell'Orto · Materiale: Alluminio · Gruppo di componenti carburatore: Carburatore completo · Colore: nero · Tipo di carburatore: CSA · Ø Collegamento interno: 19 mm · Ø senza manicotto di riduzione: 21 mm · Ø Ingresso interno: 16 mm · Altezza: 111 mm · Tipo di montaggio: Connessione a spina bloccata · Ø Uscita interna: 16 mm · Ø Collegamento del filtro dell'aria: 56 mm · Ø Collegamento del filtro dell'aria: 58.5 mm · Ø attacco tubo benzina: 5.1 mm · Ø attacco tubo benzina: 6 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Controllo dello starter: Strozzatura a mano · Filettatura dell'ugello: M5x0,8 (filettatura standard) · Mimetizzato: No · Dimensione dell'ugello: 82 · Area di applicazione: Sintonizzazione · Lunghezza totale: 82 mm · Larghezza: 72 mm
EUR 84.00
Loctite 638 Giunzione albero-mozzo ad alta resistenza 10 ml
Resistenza alla temperatura (min.): -75 - 150 °C · Produttore: Loctite · Materiale da utilizzare: Acciaio · Materiale da utilizzare: Alluminio · Materiale da utilizzare: Metallo · Contenuti: 10 ml · Colore: verde · Avviso di pericolo: Nocivo per gli organismi acquatici (con effetti a lungo termine) · Avviso di pericolo: Provoca gravi danni agli occhi · Avviso di pericolo: Provoca irritazione cutanea · Avviso di pericolo: Può irritare le vie respiratorie · Avviso di pericolo: Può provocare reazioni allergiche della pelle · Parola segnale: Pericolo · Pittogramma di pericolo: GHS05 - Corrosivo · Pittogramma di pericolo: GHS07 - Attenzione, pericoloso · Adesione: alta resistenza · Dimensione dello spazio (max.): 0.25 mm · Tipo di applicazione: 1K · Area di applicazione: Chimica · Tempo di allineamento: 300 s · Coppia di distacco (a seconda del materiale): 23 N/m · Coppia di distacco (a seconda del materiale): 25 N/m · Coppia di distacco (a seconda del materiale): 57 N/m
EUR 26.30
EUR 2’630.00/l
swiing® set di scarico a risonanza ingegnosa Ø 28 / 70 mm | Sachs 50/2
Colore: Cromo · Produttore: swiing® parti ingegnose · Tipo di montaggio: Morsetto avvitato · Materiale: Acciaio · Superficie: cromato · Lunghezza totale: 730 mm · Tipo di scarico: Sigaro · Ø Collegamento interno: 28 mm · Ø esterno: 70 mm · Attacco del tubo della fiamma: Dado di raccordo
EUR 180.10
carburatore swiing® revival 17 mm Bing SSB 1/17/69
Diametro nominale: 17 mm · Produttore: parti di rilancio swiing® · Area di applicazione: Sintonizzazione · Area di applicazione: Standard · Gruppo di componenti carburatore: Carburatore completo · Materiale: Alluminio · Tipo di carburatore: SSB · Lunghezza totale: 132 mm · Larghezza: 85 mm · Altezza: 100 mm · Tipo di montaggio: Flangia · Distanza tra i fori in ingresso: 31 mm · Ø attacco tubo benzina: 6 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Controllo dello starter: senza strozzatura · Mimetizzato: No · Dimensione dell'ugello: 76
EUR 152.40
EUR 114.00
carburatore swiing® revival 13 mm Bing SSB 1/13/4
Larghezza: 87 mm · Altezza: 85 mm · Produttore: parti di rilancio swiing® · Materiale: Alluminio · Mimetizzato: No · Area di applicazione: Sintonizzazione · Area di applicazione: Standard · Gruppo di componenti carburatore: Carburatore completo · Tipo di montaggio: Flangia · Tipo di carburatore: SSB · Diametro nominale: 13 mm · Lunghezza totale: 132 mm · Ø attacco tubo benzina: 6 mm · Collegamento olio misto: No · Collegamento al vuoto: No · Controllo dello starter: senza strozzatura · Dimensione dell'ugello: 75 · Distanza tra i fori in ingresso: 31 mm
EUR 152.40
Non disponibile
swiing® ingenious set di viti prigioniere M6 / M5 Sachs (forza 12,9) Speciale
Produttore: swiing® parti ingegnose · Materiale: Acciaio · Superficie: brunito · Superficie: zincato (blu) · Diametro: 6 mm · Guida: Esagono esterno · Larghezza tra le piastre: 8 mm · Classe di forza: 10 · Classe di forza: 12.9 · Lunghezza totale: 27.3 mm · Tipo di filettatura: M5x0,8 (filettatura standard) · Tipo di filettatura: M6x1 (filettatura standard) · Lunghezza della filettatura: 9.5 mm · Lunghezza della filettatura: 14 mm
EUR 23.20
Anello pistone Meteor 41 x 1,5 mm (FS) cromato duro per cilindro in alluminio
Produttore: Meteora · Superficie: cromato duro · Diametro: 41 mm · Diametro nominale: 41 mm · Altezza: 1.5 mm · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Dispositivo di sicurezza laterale (FS) · Anello del pistone spesso: 1.7 mm
EUR 11.50

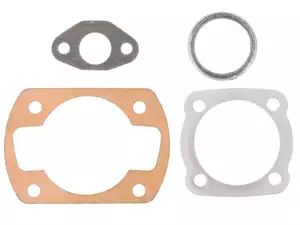

swiing® ingenious 41 mm set di guarnizioni cilindro | Sachs 50/2, 50/3, 50/4 (versione DE)
