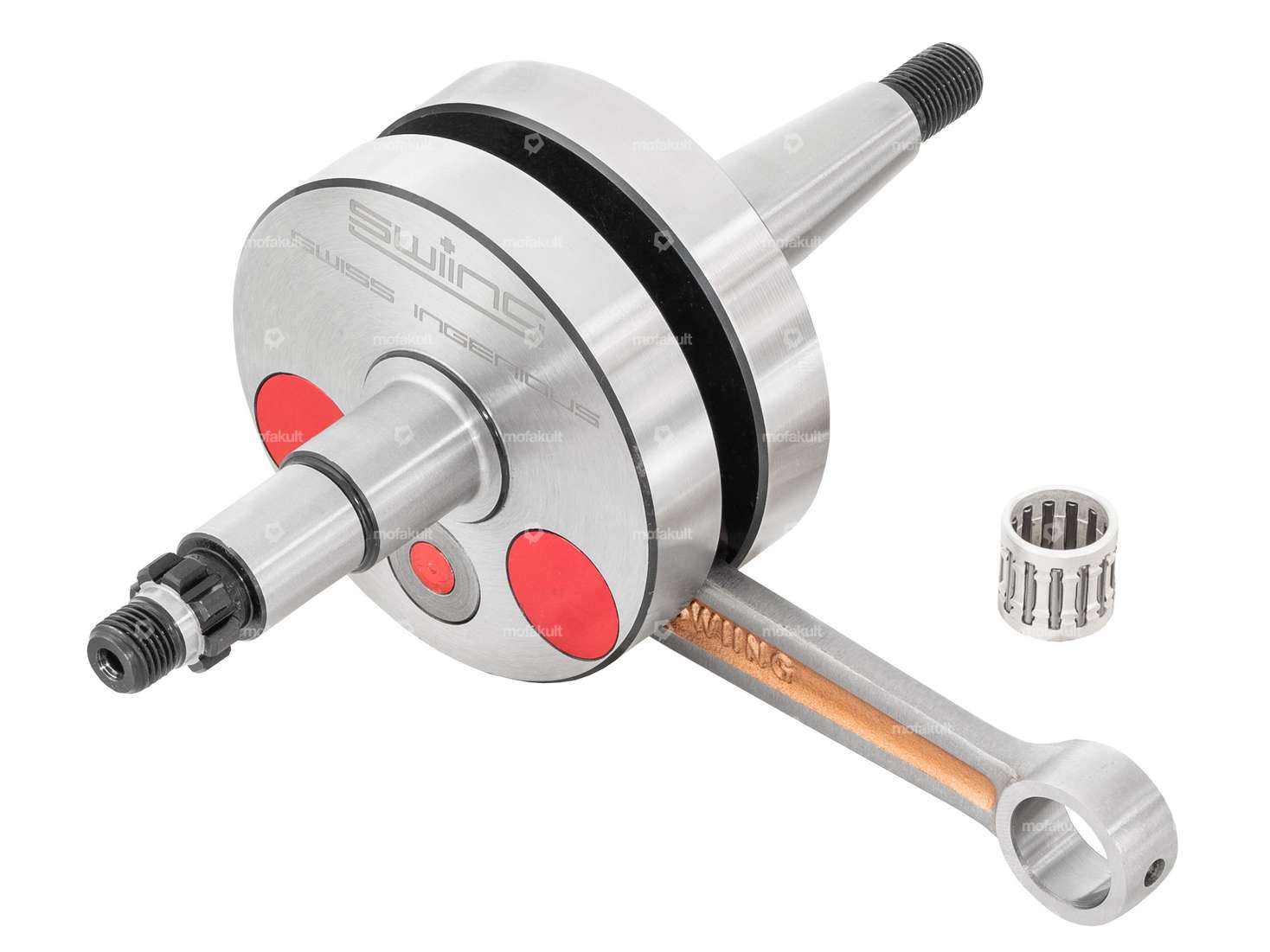

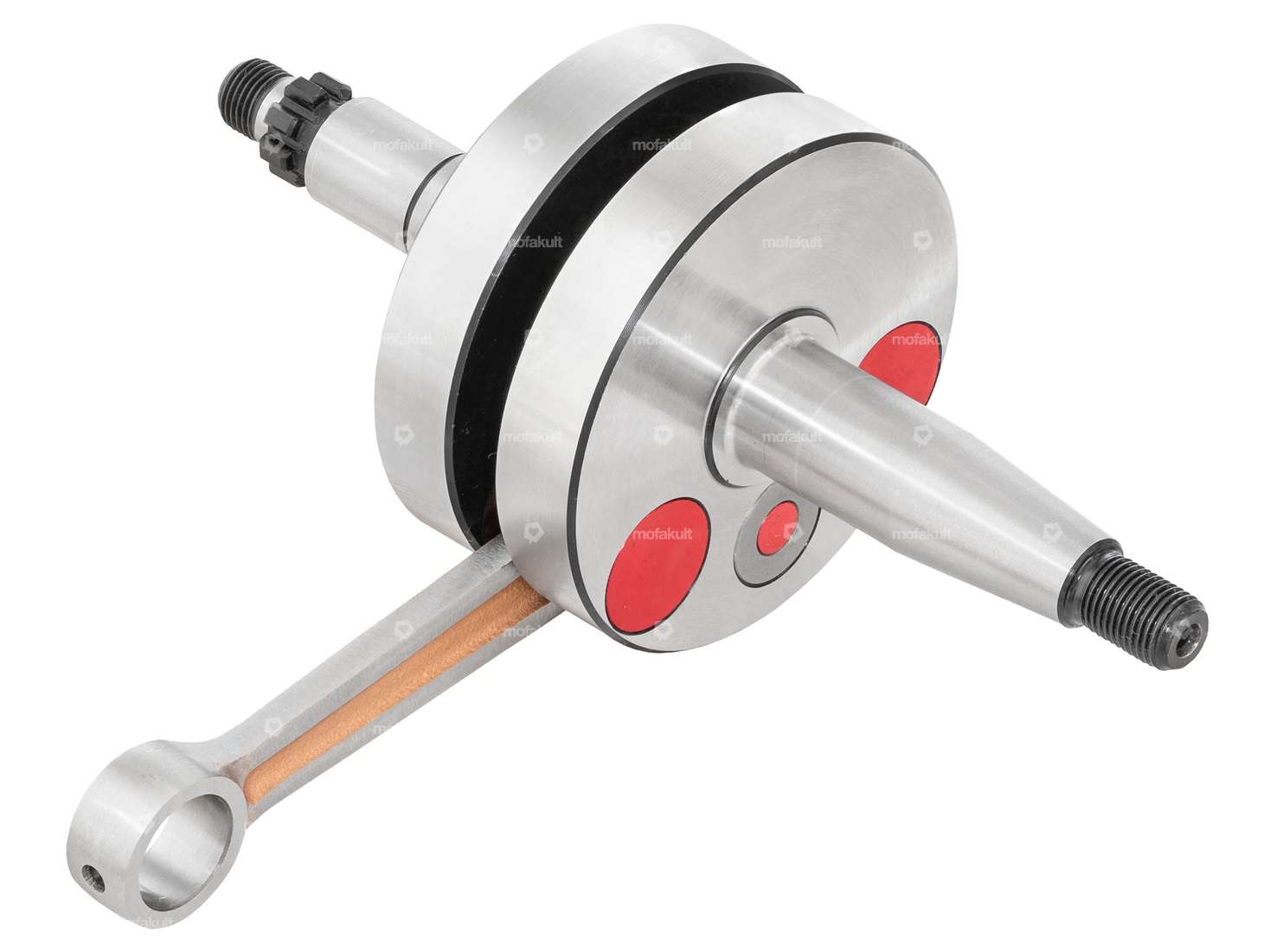

Albero motore a flangia completa con biella rinforzata e spinotto da 12 mm adatto ai ciclomotori manuali Puch X30 Velux con motore Z50 (non adatto ai ciclomotori Puch X30 Sport NS / NL).
Albero motore da corsa di alta qualità e dal montaggio preciso, che ha dato prova di sé in vari test di carico. Tutti i fori di equilibratura nelle guance sono stati sigillati con inserti in alluminio per garantire la massima precompressione. Anche la biella di questo albero motore è lucidata. Inoltre, i cuscinetti di biella sono in argento, con eccellenti proprietà di funzionamento in emergenza.
Dimensioni dell'albero a gomito:
- Lunghezza totale del perno di manovella lato frizione: 58 mm .
- Lunghezza totale del perno di manovella lato accensione: 67 mm
- Lunghezza 1° spalla (lato frizione): 20,3 mm
- Lunghezza 2° spalla (lato frizione) 19 mm
- Ø 1a spalla (lato frizione): 17 mm
- Ø 2° spalla (lato innesto): 15 mm
- Filo (lato accoppiamento): MF10x1 mm
- Lunghezza della spalla (lato accoppiamento): 26,3 mm
- &Osso; tallone (sulla faccia terminale): 17 mm
- Filo (sulla faccia terminale): MF10x1 mm
- Ø manovelle: 70 mm
- Larghezza delle pedivelle: 34 mm
- Ø occhio di biella superiore: 15 mm
- Ø perno di biella in basso: 16 mm
- Lunghezza biella (da centro a centro): 90 mm
- Corsa: 43 mm
- Peso (biella inclusa): 954 grammi
- Dimensione cuscinetto a rullini: Ø 12 / 15 x 14,2 mm (asse 12)
Il cuscinetto a rullini è incluso nella fornitura
Ogni albero motore swiing® «High-End» e «Wolfram Edition» viene da noi bilanciato con precisione a meno di 0,02 mm per la massima scorrevolezza e le migliori prestazioni.
| Produttore | swiing® parti ingegnose |
| Materiale | Acciaio, Alluminio |
| Tipo di guancia | Guance piene |
| Corsa dell'albero a gomiti | 43 mm |
| Lunghezza della biella centro-centro | 90 mm |
| Lunghezza totale perno lato frizione | 58 mm |
| Lunghezza totale lato accensione perno manovella | 67 mm |
| Ø nastri a manovella | 70 mm |
| Ø Occhio di biella | 15 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Sede del cuscinetto (lato frizione) | 17 mm |
| Ø Sede del cuscinetto (lato accensione) | 17 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza della filettatura | 8 mm, 13 mm |
| Dimensione cuscinetto a rullini | 12 / 15 x 14.2 mm (axe 12) |
| Lunghezza 1° paragrafo | 20.3 mm |
| Lunghezza 2° paragrafo | 19 mm |
| Ø 1° passo (lato accoppiamento) | 17 mm |
| Area di applicazione | Corsa, Alta gamma, Sintonizzazione |
| Ø 2° spalla (lato accoppiamento) | 15 mm |
| Lunghezza della spalla (lato di accensione) | 26.3 mm |
| Peso | 954 g |
| Numero di marce | 2 Stk |
| Puch | Z50 (X30 Velux) MS, MV, MV50 a 2 velocità |
