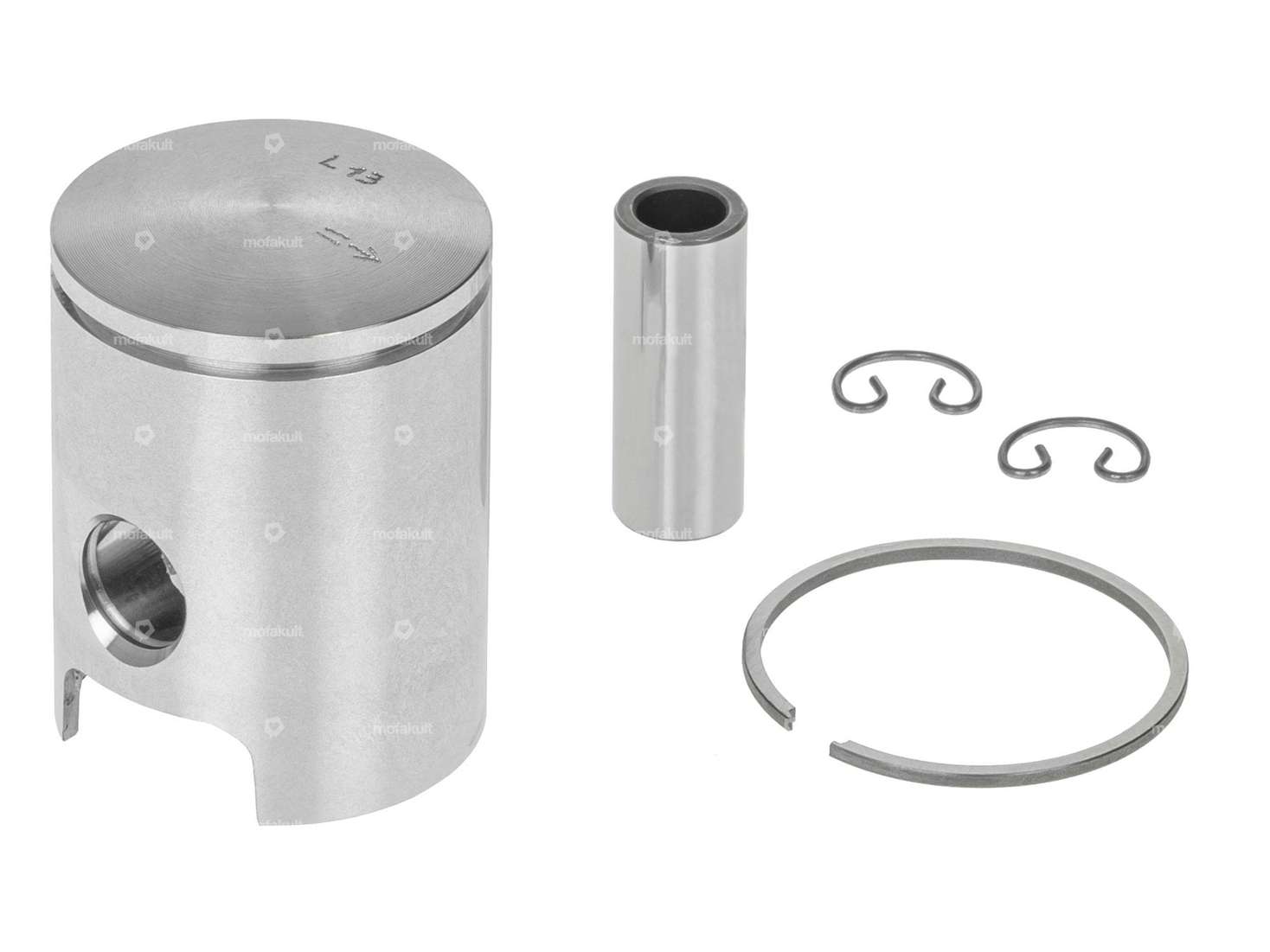

Pistone da 38,0 mm con fascia rettangolare da 1,5 mm con anello di sicurezza interno (IS) adatto per motori Sachs 503 AB / AC.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
| Diametro nominale | 38 mm |
| Produttore | Meteora |
| Ø esterno del pistone (A) | 38 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 2 mm |
| Altezza totale del pistone (E) | 51 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Gruppo di tolleranza | E |
| Kit pistone di peso | 74 g |
| Numero OEM Pony | A5685E |
| Sachs OEM no. | 0286 382 306 |
| Sachs | 503 - AB , AC |
