Pistone da 37,96 mm con fascia rettangolare da 1,5 mm con anello di sicurezza interno (IS) adatto per motori Sachs 503 ADV.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza A

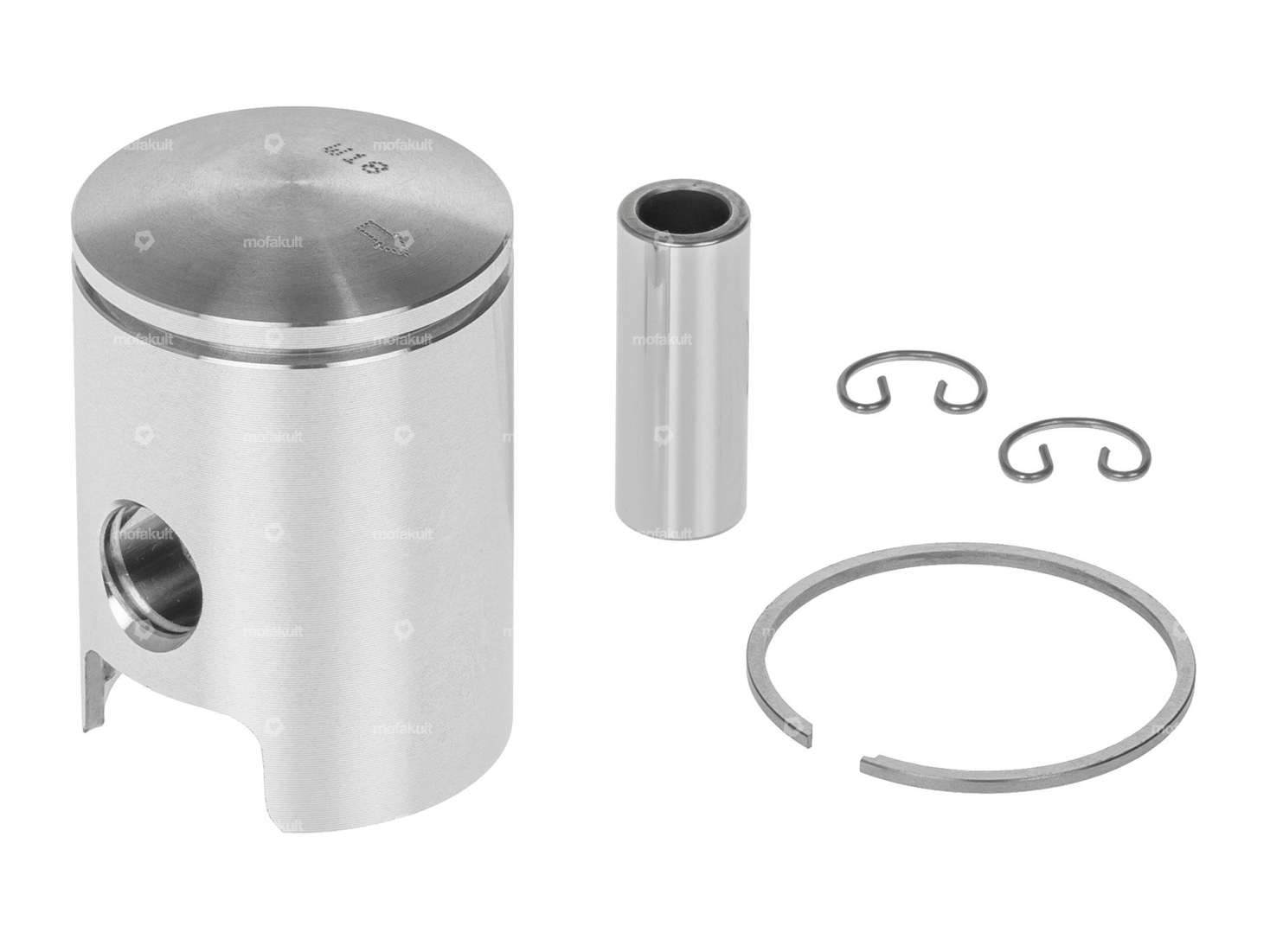

Il kit pistoni contiene spinotti, clip per pistoni e fasce elastiche.
Troverete gli strumenti di montaggio appropriati, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente nella sezione accessori.
Numero di ricambio originale Sachs: A2270A
Prodotto di qualità del produttore italiano Meteor.
| Produttore | Meteora |
| Diametro nominale | 38 mm |
| Ø esterno del pistone (A) | 37.96 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3 mm |
| Altezza totale del pistone (E) | 54 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Gruppo di tolleranza | A |
| Kit pistone di peso | 78 g |
| Sachs | 503 - ADV |
