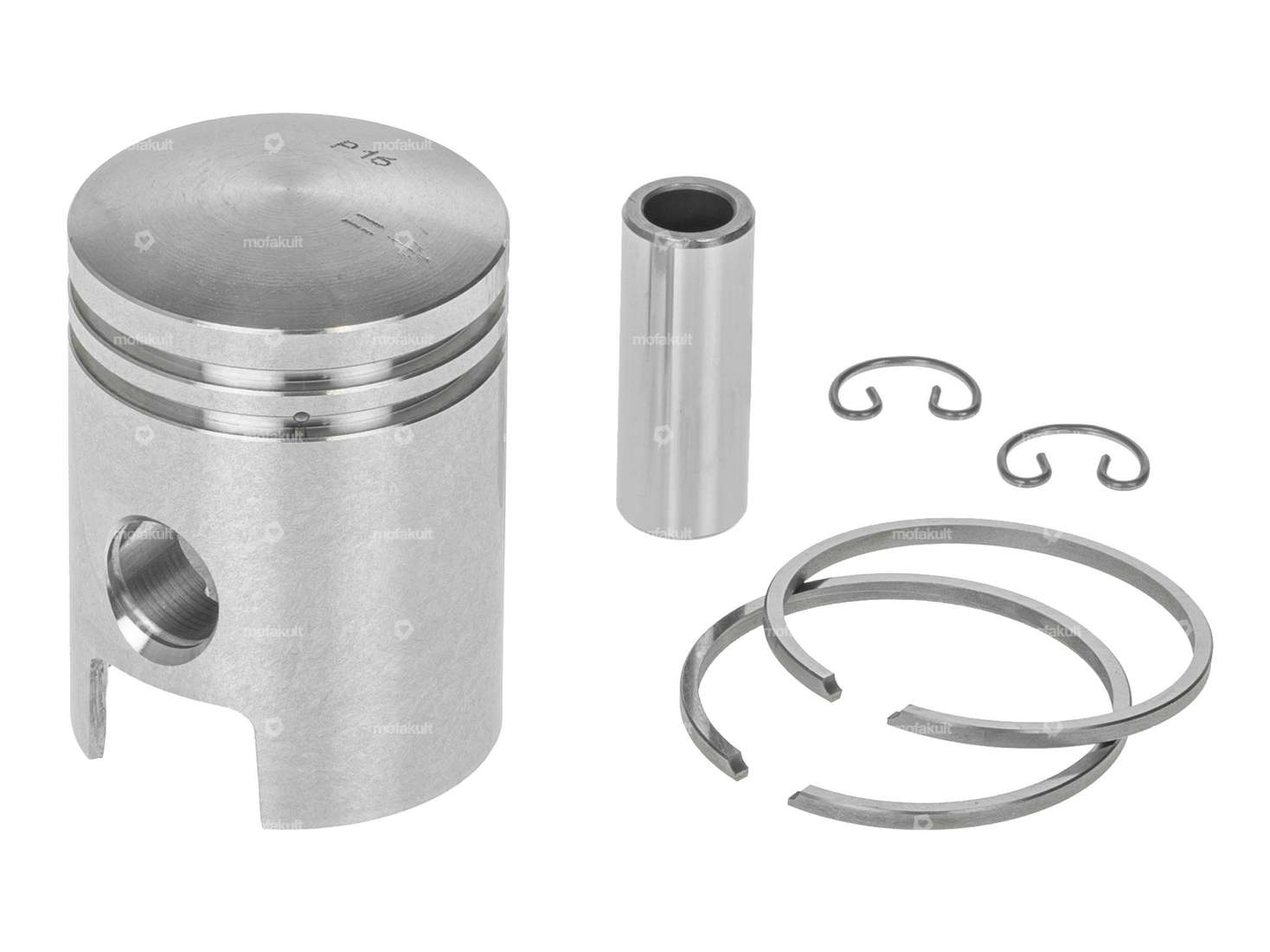

Pistone da 37,97 mm con due fasce rettangolari da 2 mm con bloccaggio del fianco (FS) adatto per ciclomotori / ciclomotori Sachs 504/2 ACH e 504/1 ACH.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, le loro posizioni e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza tipo: A
Il kit del pistone contiene spinotti, clip del pistone e fasce elastiche.
Troverete l'attrezzo di montaggio corrispondente, i bloccaggi degli spinotti e il cilindro corrispondente nella sezione accessori.
Numero di ricambio originale Sachs: A4358
Prodotto di qualità del produttore italiano Meteor.
| Produttore | Meteora |
| Diametro nominale | 38 mm |
| Ø esterno del pistone (A) | 37.97 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3 mm |
| Altezza totale del pistone (E) | 53 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Dispositivo di sicurezza laterale (FS) |
| Altezza dell'anello del pistone | 2 mm |
| Peso del pistone | 78 g |
| Sachs | 504 (senza albero del pedale) |
