Pistone da 46 mm con una fascia rettangolare da 2 mm e una da 1,5 mm con fusibile interno (IS) per ciclomotori Piaggio / ciclomotori con kit cilindri Athena.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. Inoltre è possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.

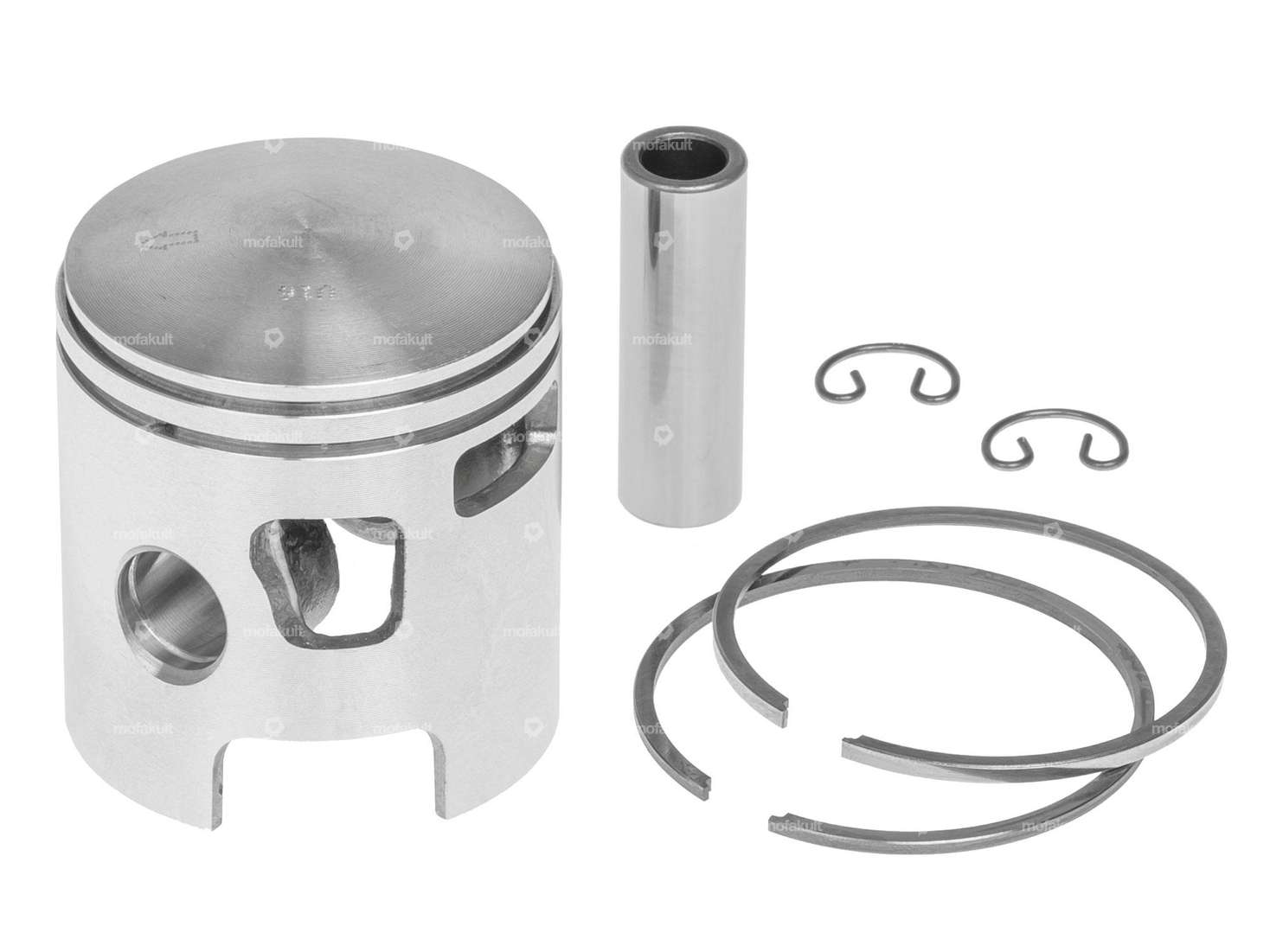

Il kit del pistone contiene spinotti, clip del pistone e fasce elastiche.
Nota: Osservare la direzione di installazione durante il montaggio. Il pistone deve essere inserito con la freccia rivolta verso l'uscita sul lato di scarico.
Vi preghiamo di osservare la direzione di montaggio.
Troverete l'attrezzo di montaggio appropriato, i bloccaggi dello spinotto del pistone e, se necessario, il cilindro corrispondente nella sezione accessori.
Prodotto di qualità del produttore italiano Athena.
| Diametro nominale | 46 mm |
| Produttore | Atena |
| Ø esterno del pistone (A) | 45.93 mm |
| Altezza di compressione (C) | 26 mm |
| Curvatura (D) | 2.92 mm |
| Altezza totale del pistone (E) | 51 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Stampo per fasce elastiche | Anello a L, Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 2 mm, 1.5 mm |
| Ø spinotto del pistone (B) | 10 mm |
| Kit pistone di peso | 94 g |
| Piaggio | Ciao - P , SC , PX , C24 Si Bravo / Super Bravo Boxer Grillo |
