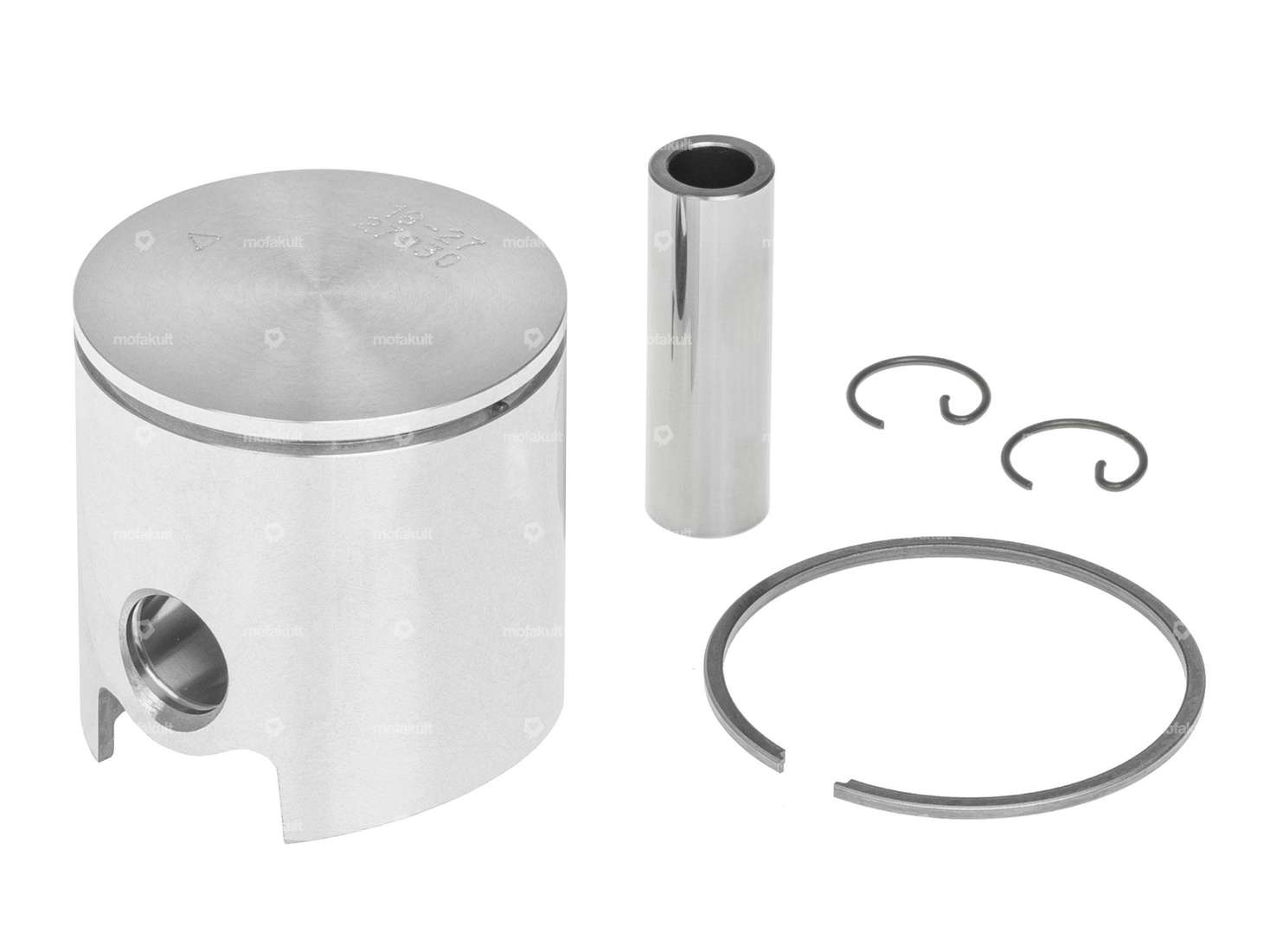

Pistone di ricambio da 45 mm con fascia rettangolare da 1,5 mm con fusibile interno (IS) per il cilindro da corsa Athena adatto al vostro ciclomotore / ciclomotore con motore Sachs 504 e 505.
Questo pistone è adatto anche ai modelli Hercules Prima M, 2, 3, 4, 5 e Optima, a condizione che sia stato montato il cilindro da corsa di cui sopra.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Dettagli
| Produttore | Atena |
| Ø esterno del pistone (A) | 44.92 mm |
| Altezza di compressione (C) | 28.2 mm |
| Altezza totale del pistone (E) | 45.2 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Ø spinotto del pistone (B) | 12 mm |
| Diametro nominale | 45 mm |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Gruppo di tolleranza | A |
| Peso del pistone | 98 g |
Adatto ai seguenti modelli
| Sachs | 504 (senza albero del pedale) 505 (con albero del pedale) - 1A (AT), 2A (HG), 2B (HG) |
| Ercole | Grande - 2, 3, 4, 5, Optima |
