Pistone da 39,0 mm con fascia rettangolare con fusibile interno (IS) adatto ai ciclomotori Zündapp Belmondo, ai ciclomotori Zündapp Bergsteiger M25/M50, nonché alle moto di piccola cilindrata Alpa Spezial 3000 o Alpa Black River che montano un motore Zündapp tipo 247.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. Inoltre, è possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.

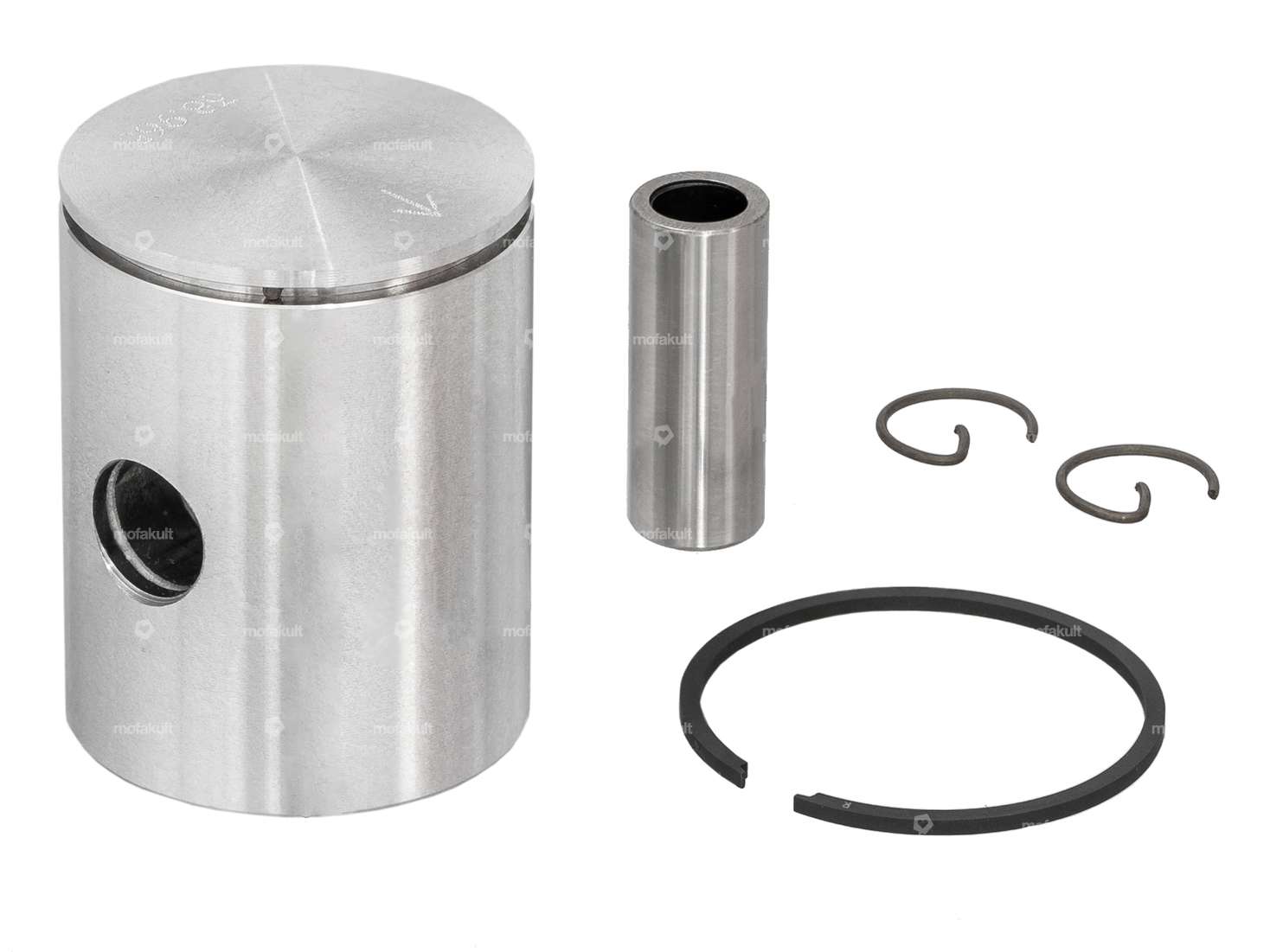

Il kit del pistone contiene spinotti, clip per pistoni e fasce elastiche.
Troverete i relativi attrezzi di montaggio, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente nella sezione accessori.
| Diametro nominale | 39 mm |
| Ø esterno del pistone (A) | 38.96 mm |
| Altezza di compressione (C) | 26.3 mm |
| Curvatura (D) | 1.3 mm |
| Altezza totale del pistone (E) | 51.65 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Ø spinotto del pistone (B) | 12 mm |
| Gruppo di tolleranza | D |
| Kit pistone di peso | 84 g |
| Zündapp | Belmondo (Tipo 247-71) Ciclomotore 25 (M 25) / M 50 Bergsteiger (Tipo 247-434) |
