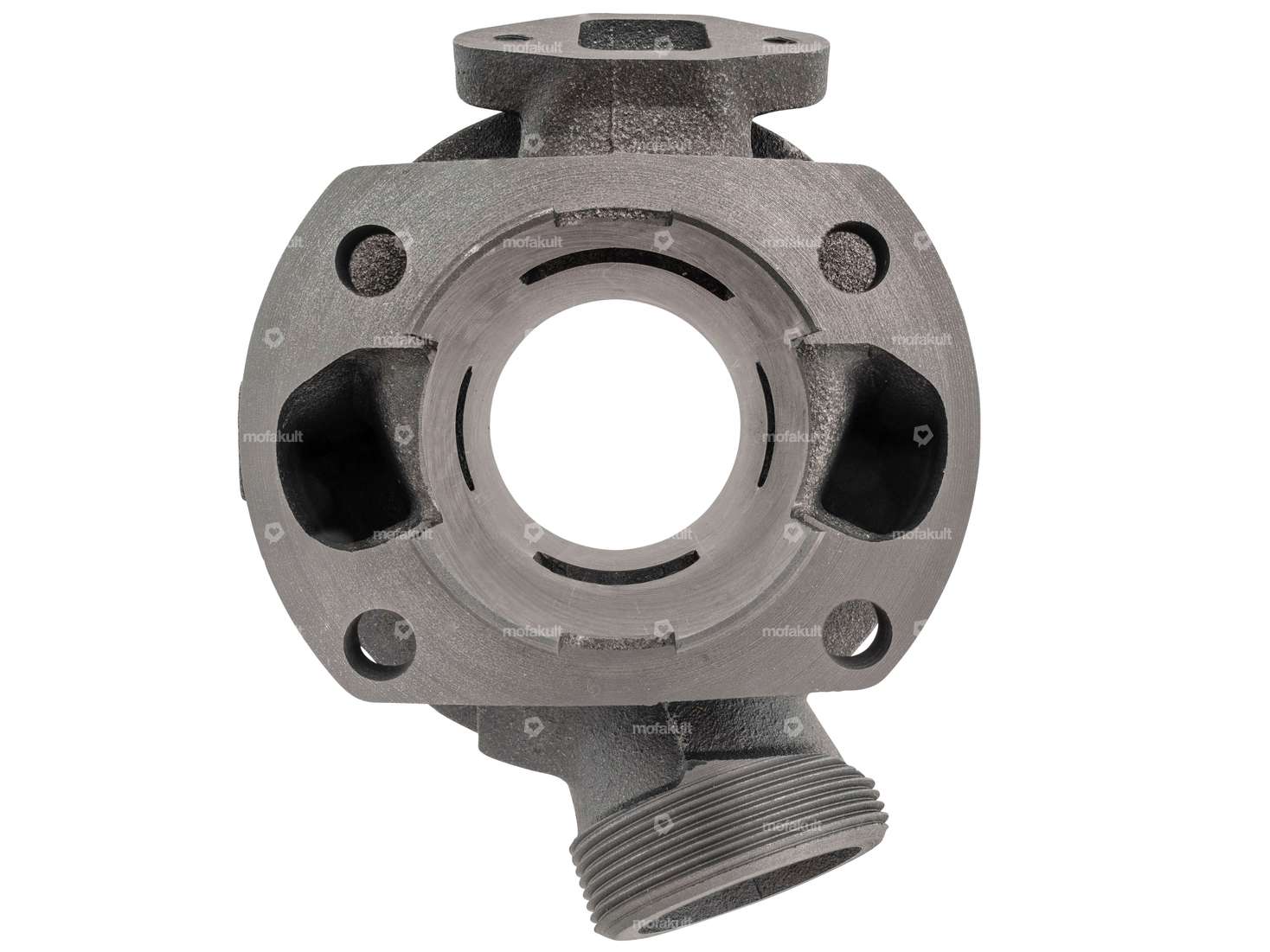

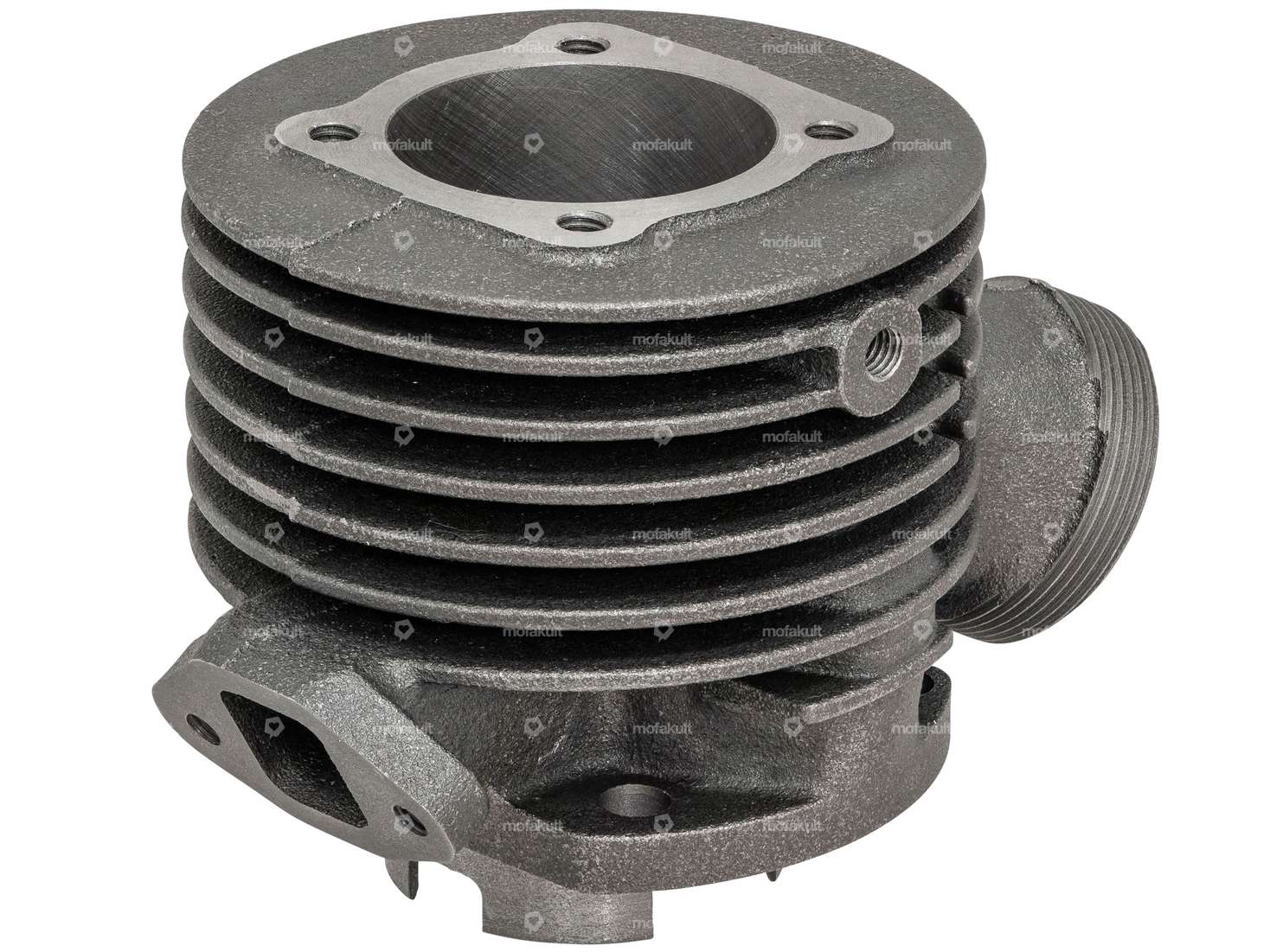

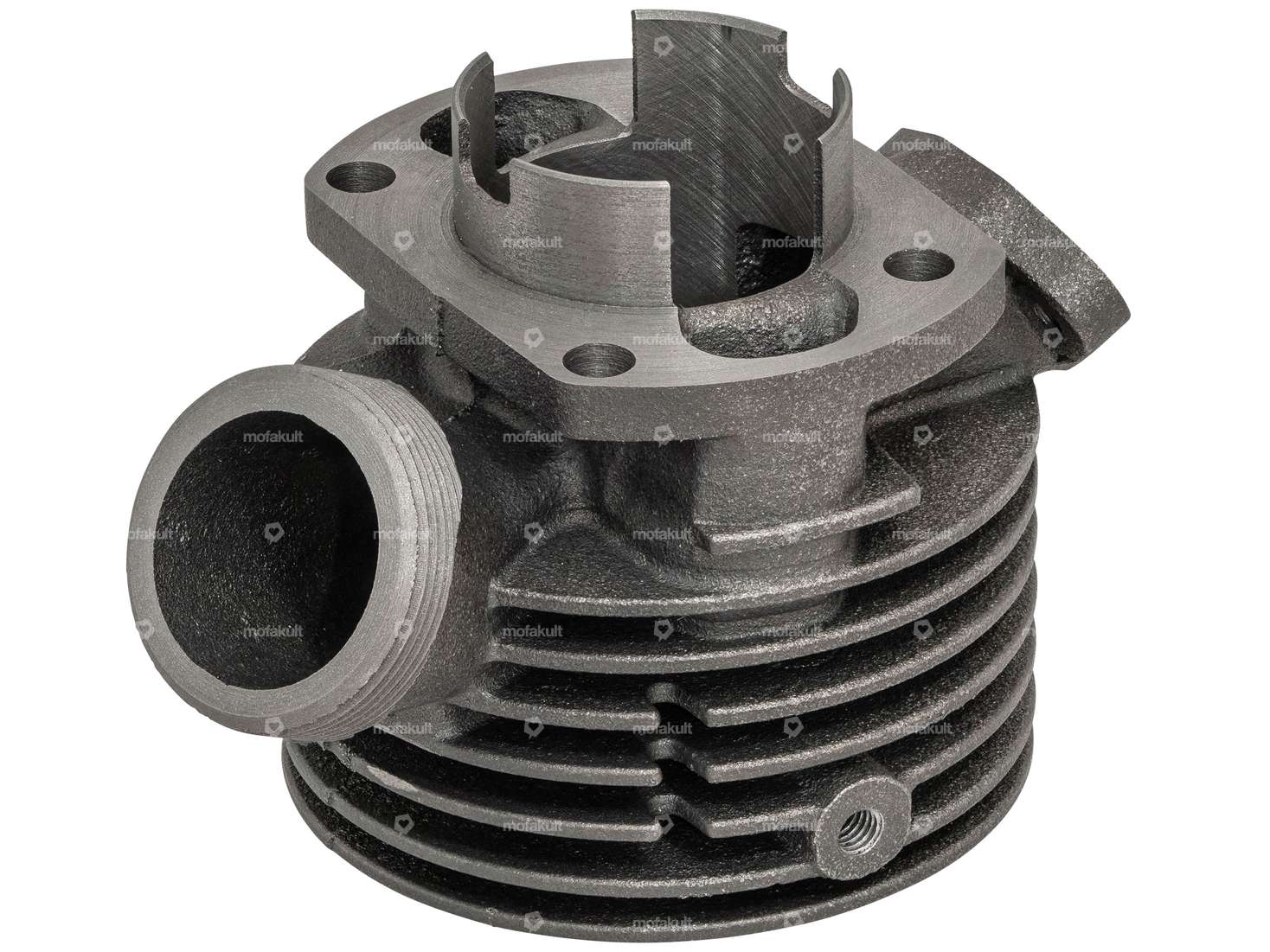

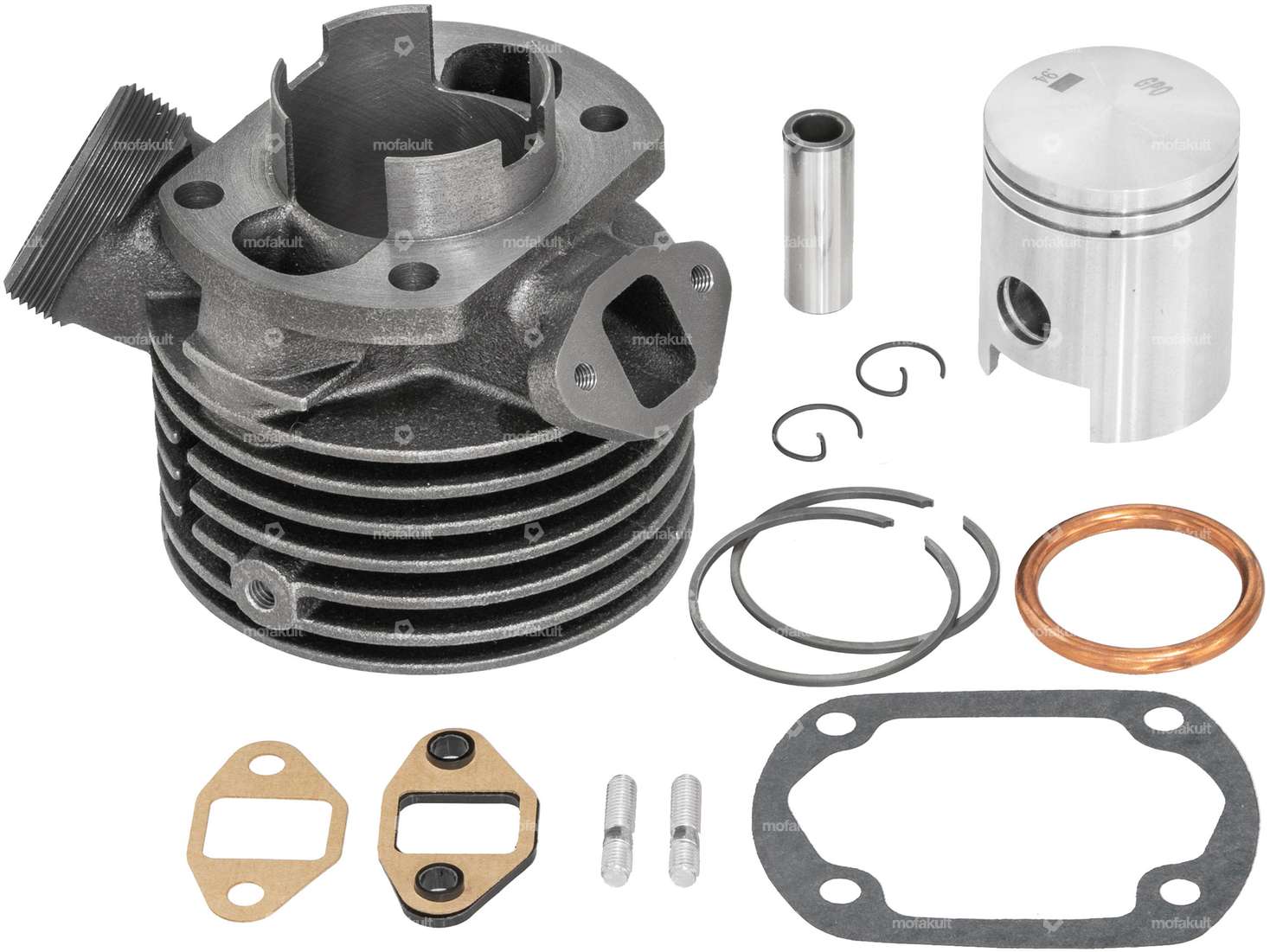

Cilindro di messa a punto da 41 mm con presa d'aria quadrata per motori Sachs a 3 e 4 velocità con copriventola, utilizzato tra l'altro su Hercules 50/ALS 50/2 S 50/KS 50/2 DK 50/3 LS 50/4 LKS, Gritzner ecc.
Le alette di raffreddamento più piccole facilitano l'installazione su un motore Sachs 50/2 (502) svizzero, in quanto il copriventola può essere montato senza alcuna regolazione. Tuttavia, sono indispensabili aggiustamenti nella zona dei fori dei prigionieri.
Il cilindro deve essere utilizzato preferibilmente con un carburatore Bing SSB da 17 mm.
Filettatura di scarico: M40x1. 5
&secondo le indicazioni del costruttore.5
Ø esterno: ~92 mm
Ø corsa: 41,01 mm
Ø pistone: 40,94 mm
Per le parti aggiuntive corrispondenti, vedere gli accessori.
Buon ricambio standard economico. GPO – SOLO PARTI BUONE.
Produttore: OPG · Diametro nominale: 41 mm · Ø esterno del pistone (A): 40.94 mm · Ø spinotto del pistone (B): 12 mm · Altezza di compressione (C): 28 mm · Curvatura (D): 3.2 mm · Altezza totale del pistone (E): 49.4 mm · Numero di fasce elastiche (F): 2 Stk · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Altezza dell'anello del pistone: 1.5 mm · Anello del pistone spesso: 1.8 mm · Kit pistone di peso: 86 g
Produttore: OPG · Materiale: Ghisa grigia · Superficie: grezzo · Spostamento: 55 ccm · Corsa dell'albero a gomiti: 42 mm · Diametro nominale: 41 mm · Ø Uscita esterna: 40 mm · Distanza tra i fori in ingresso: 31 mm · Tipo di uscita: Dado di raccordo · Tipo di raffreddamento: Raffreddamento ad aria della ventola · Numero di punti di fissaggio: 4 Stk · Area di applicazione: Sintonizzazione
Materiale: Rame · Ø interno: 30.6 mm · Ø esterno: 37.8 mm
Schema di foratura [mm]: 40.5 x 51 · Produttore: parti di rilancio swiing® · Materiale: Carta oleata · Luogo di utilizzo: Base del cilindro · Spessore: 0.5 mm
Luogo di utilizzo: Ammissione · Spessore: 2.6 mm · Distanza tra i fori in ingresso: 30 mm
Produttore: parti di rilancio swiing® · Materiale: Acciaio · Superficie: zincato (blu) · Area di applicazione: Standard · Diametro: 4.9 mm · Tipo di filettatura: M5x0,8 (filettatura standard) · Lunghezza totale: 23 mm · Lunghezza della filettatura: 6 mm, 12 mm · Numero OEM Pony: A3700 · Sachs OEM no.: 0640 016 101, 0640 016 102
| Produttore | OPG |
| Materiale | Ghisa grigia |
| Mimetizzato | No |
| Superficie | sabbiato |
| Spostamento | 55 ccm |
| Area di applicazione | Sintonizzazione |
| Corsa dell'albero a gomiti | 42 mm |
| Diametro nominale | 41 mm |
| Ingresso del filo | M5x0,8 (filettatura standard) |
| Ø spinotto del pistone (B) | 12 mm |
| Tipo di uscita | Dado di raccordo |
| Numero di punti di fissaggio | 4 Stk |
| Uscita del filo | MF40x1,5 (filettatura a passo fine) |
| Schema di foratura [mm] | 51 x 40 |
| Distanza tra i fori in ingresso | 31 mm |
| Sachs | 50 (Fahrtwind, 1,25 / 1,5 PS, DE) 50/3 50/4 - MLFB (2,6 PS), LKH (4,5 PS) |
Valutazioni
Accessori & Affini
Carburatore 17 mm Bing SSB 1/17/69 riproduzione
Diametro nominale: 17 mm · Materiale: Alluminio · Gruppo di componenti carburatore: Carburatore completo · Tipo di carburatore: SSB · Lunghezza totale: 116 mm · Distanza tra i fori in ingresso: 31 mm · Ø attacco tubo benzina: 6.2 mm · Tipo di montaggio: Bulloni e dadi per prigionieri · Collegamento olio misto: No · Collegamento al vuoto: Sì · Controllo dello starter: senza strozzatura · Filettatura dell'ugello: MF7x0,75 (filettatura a passo fine) · Mimetizzato: No · Dimensione dell'ugello: 76 · Area di applicazione: Sintonizzazione · Area di applicazione: Standard · Coppia di serraggio della vite (max.): 3 N/m · Coppia di serraggio della vite (max.): 4 N/m · Larghezza: 86 mm · Altezza: 99 mm
EUR 96.20

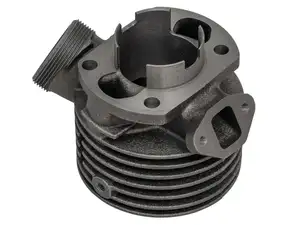

Cilindro GPO 41 mm | Sachs 50/3, 50/4 (aspirazione quadrata) raffreddato a ventola (DE)
