Kit cilindro compatibile con il tuo ciclomotore Hercules Prima M, 2, 3, 4, 5 o Optima dotato di motore Sachs 505, 535 e 504 / 508 (con alcune modifiche).
Grazie all’ampia presa d’aspirazione, ai canali di sovralimentazione e allo scarico, questo kit da competizione garantisce un notevole aumento delle prestazioni.
Note:
- È necessario utilizzare sempre candele con filettatura lunga.
- Per i motori 504 / 508 (corsa 42 mm) è necessario apportare alcune modifiche al cilindro: adattamento della base del cilindro e della guarnizione come illustrato nella figura 5.
- Per i motori con albero a corsa di 42 mm è necessario utilizzare la guarnizione del piede del cilindro più sottile, mentre per quelli a corsa di 44 mm è necessario utilizzare quella più spessa.
- Nel modello con leva della frizione esterna, il collettore di aspirazione deve essere allungato, altrimenti il carburatore potrebbe urtare contro la leva della frizione.
- Si noti che il collettore di aspirazione e la flangia di scarico non sono inclusi nella fornitura.
- Gli adattatori Athena non sono compatibili con questi cilindri, poiché dispongono solo di un foro M6. Si consiglia pertanto di ordinare separatamente un adattatore swiing® adatto.
Si consiglia di misurare il bordo di schiacciamento ad ogni montaggio del cilindro, poiché possono verificarsi variazioni di produzione e tolleranze sul carter del motore, sul cilindro e sulla testata. Durante il montaggio, prestare attenzione alla direzione di installazione. Il pistone va inserito con la freccia rivolta verso lo scarico sul lato di scarico.
Gli adattatori di scarico compatibili e altri componenti di montaggio sono disponibili nella sezione accessori.
Prodotto di qualità del produttore italiano Athena.
| Diametro nominale | 38 mm |
| Produttore | Atena |
| Mimetizzato | No |
| Area di applicazione | Sintonizzazione |
| Materiale | Alluminio |
| Superficie | sabbiato |
| Spostamento | 50 ccm |
| Corsa dell'albero a gomiti | 44 mm |
| Ø collo del cilindro | 51.7 mm |
| Finestra di ingresso | 12.8 / 16.5 x 23.6 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Ø uscita interna | 28.3 mm |
| Ingresso del filo | M6x1 (filettatura standard) |
| Tipo di uscita | dritto |
| Distanza tra i fori di uscita | 50 mm |
| Distanza tra i fori in ingresso | 32 mm |
| Uscita del filo | M8x1,25 (filettatura standard) |
| Schema di foratura [mm] | 56/61 x 56 |
| Numero di punti di fissaggio | 4 Stk |
| Decompressore | M10x1,5 |
| Sachs | 505 (con albero del pedale) - 1A (AT) , 2A (HG) 508 - 1 A 535 |
| Ercole | Grande - 2 , 3 , 4 , 5 , Optima |
Accessori & Affini
Pistone Athena 38 mm #A | Sachs 504, 505
Produttore: Atena · Diametro nominale: 38 mm · Ø esterno del pistone (A): 37.94 mm · Ø spinotto del pistone (B): 12 mm · Altezza di compressione (C): 29.25 mm · Curvatura (D): 1.85 mm · Altezza totale del pistone (E): 52.14 mm · Numero di fasce elastiche (F): 2 Stk · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Altezza dell'anello del pistone: 1.5 mm · Gruppo di tolleranza: A · Kit pistone di peso: 79 g
EUR 83.60
Candela di accensione NGK B7ES a filettatura lunga
Produttore: NGK · Denominazione della candela: B7ES · Tipo di filettatura della candela: lungo · Area di applicazione: Corsa · Area di applicazione: Prestazioni · Area di applicazione: Sintonizzazione · Presa per candela: M4 · Soppresso: No · Presa per candela: SAE · Tipo di filettatura: MF14x1,25 (filettatura a passo fine) · Larghezza tra le piastre: 21 mm
EUR 7.75
Anello pistone Meteor 38 x 1,5 (IS) | Sachs 503 AB, AC
Diametro nominale: 38 mm · Produttore: Meteora · Area di applicazione: Originale · Altezza: 1.5 mm · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Fusibile interno (IS) · Anello del pistone spesso: 1.6 mm · Numero OEM Pony: A1101 · Sachs OEM no.: 0215 100 100
EUR 11.90

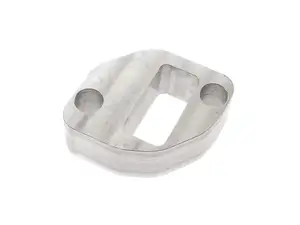

Distanziale da 13 mm per flangia del collettore di aspirazione | Sachs 504, 505, 535
