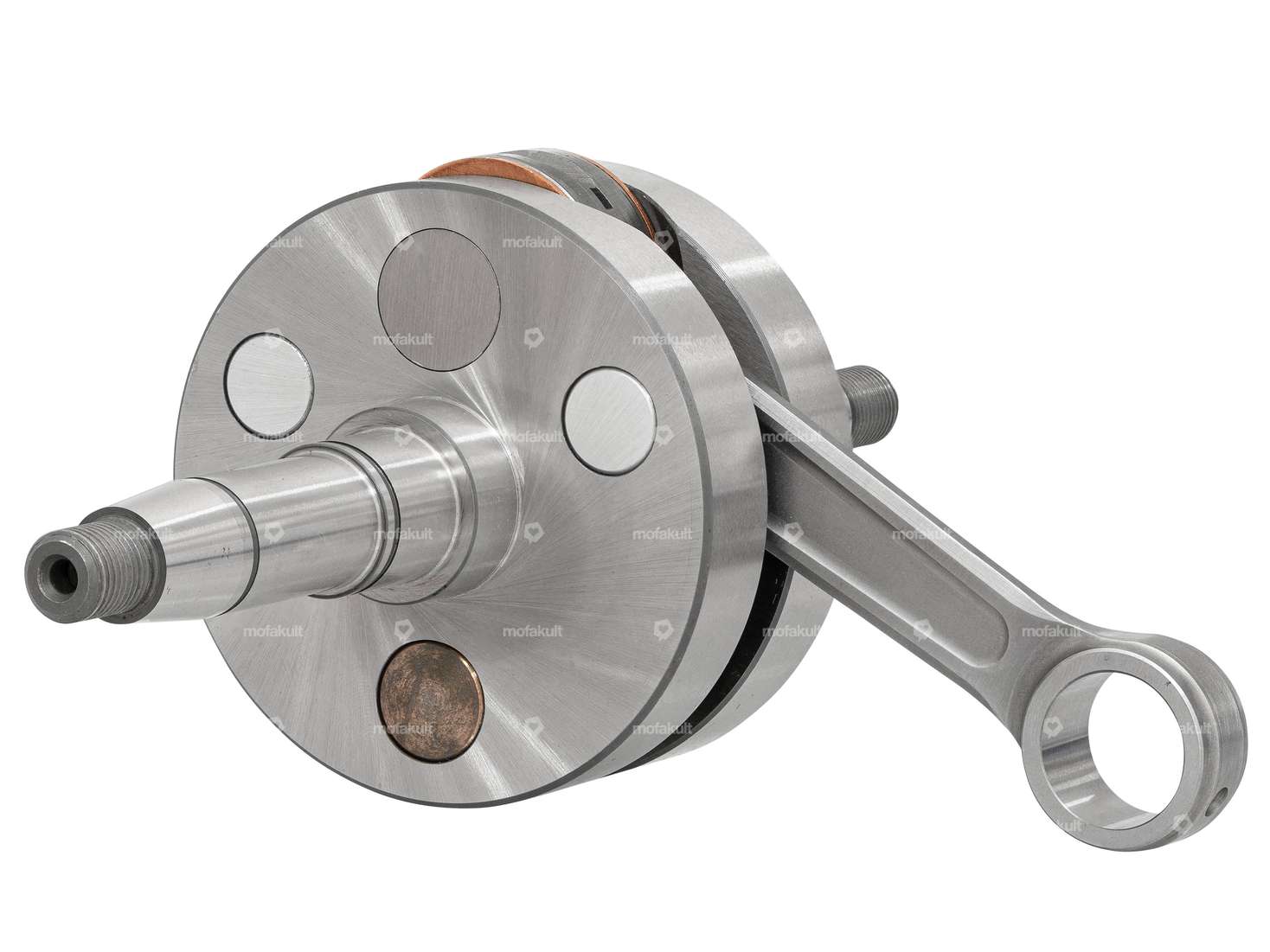

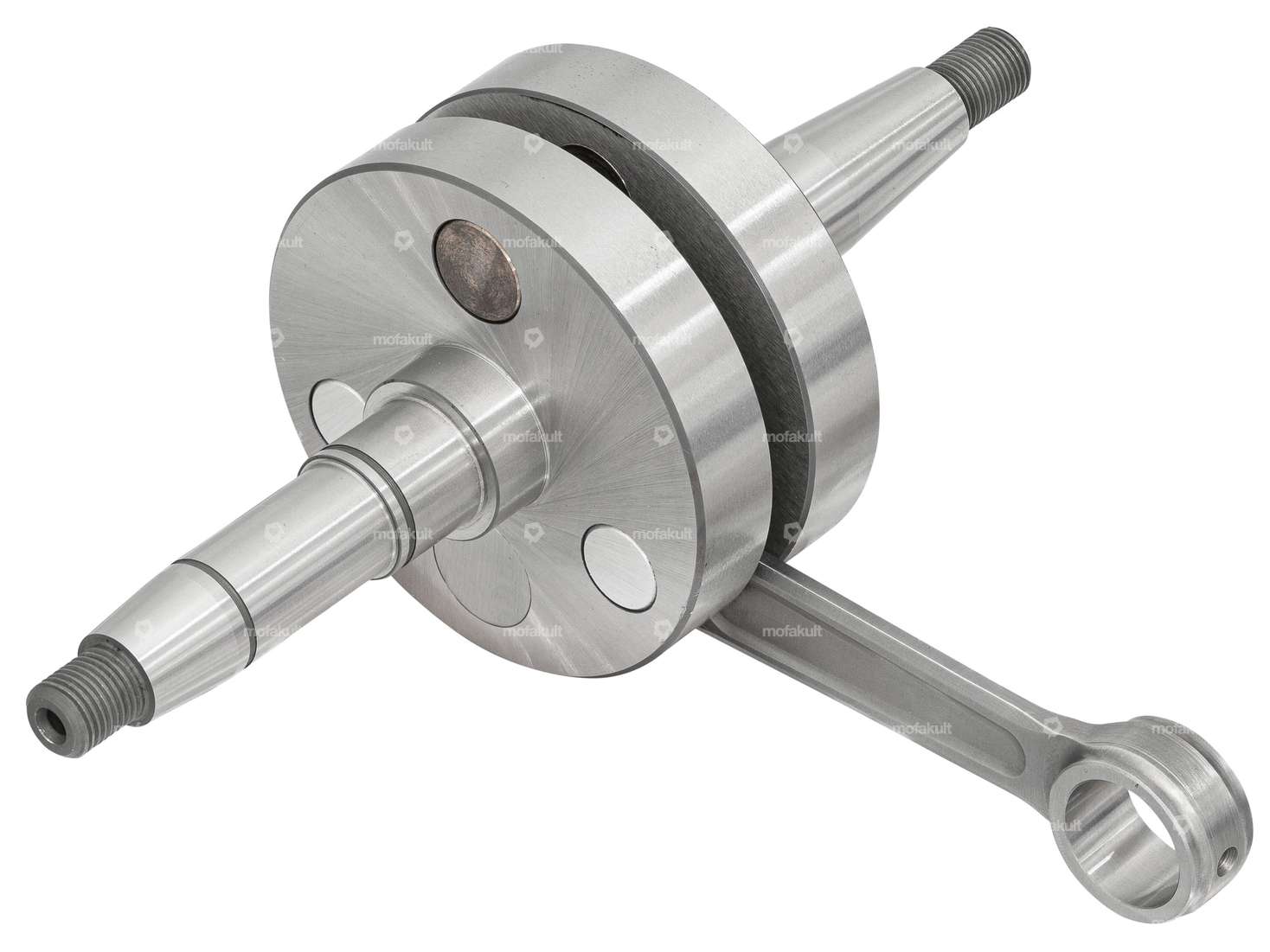

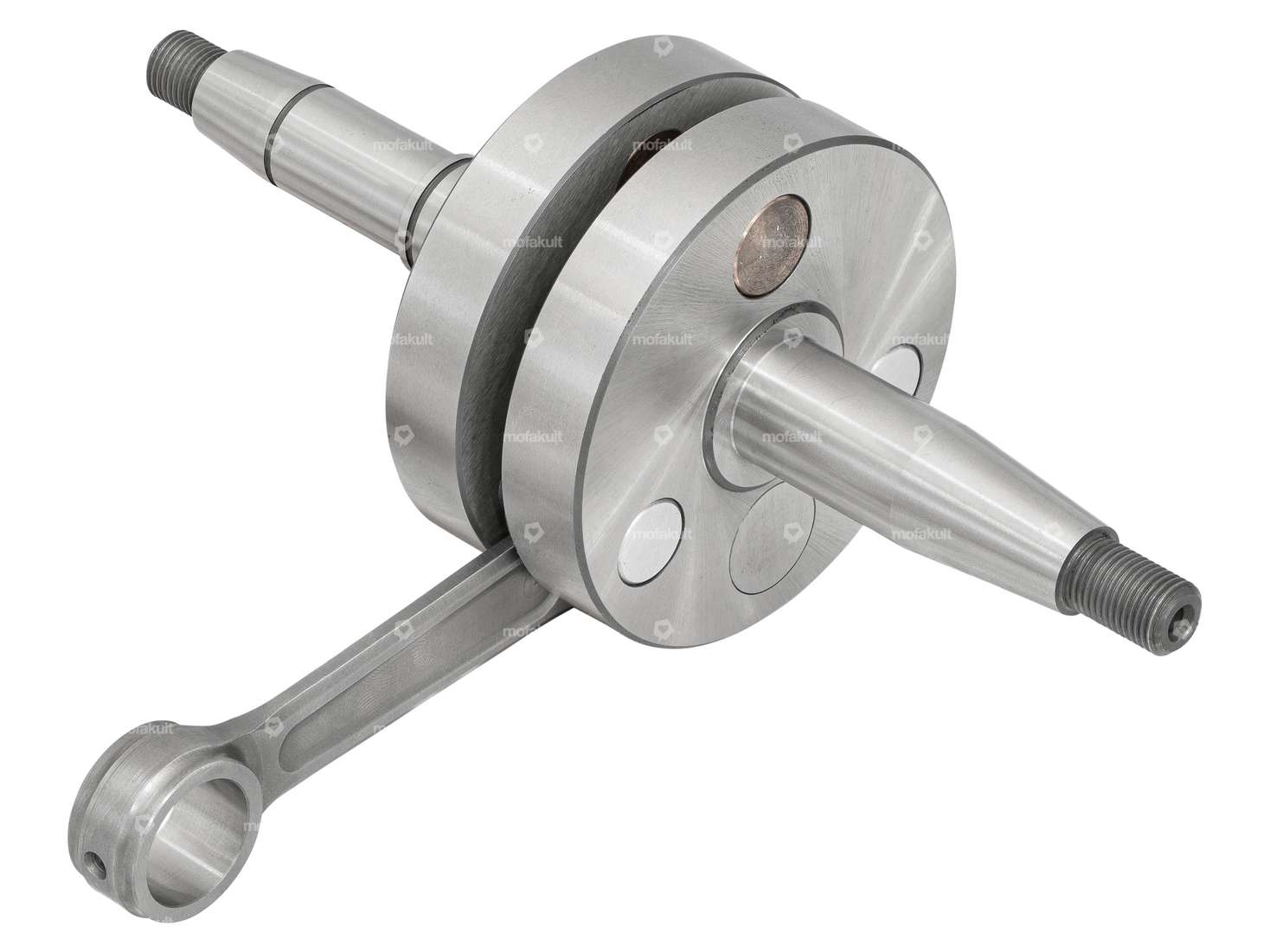

Albero a gomiti a flangia piena per motori Puch E50, che sono installati nei ciclomotori / ciclomotori Puch Maxi S / N.
L'albero a gomiti con corsa originale di 43 mm è realizzato in acciaio forgiato, il che lo rende più duro e resistente dei tradizionali alberi a gomiti standard.
Per una perfetta equilibratura e precompressione dell'albero motore, i fori di equilibratura sono sigillati con tappi di tungsteno.
L'occhio di biella ha un diametro di 17 mm. Ciò significa che è possibile utilizzare diversi cuscinetti a rullini se si utilizza uno spinotto da 12, 13 o 14 mm.
Lunghezza totale dello spinotto lato frizione: 75 mm
Lunghezza totale dello spinotto lato frizione: 67 mm
Ø 1° spalla (lato frizione): 22 mm
Ø 2a spalla (lato frizione): 17 mm
Ø 3° spalla (lato frizione): 15 mm
Ø Tacco (lato frizione): 17 mm
Ø Pedivelle: 70 mm
Larghezza delle pedivelle: 34 mm
Ø Occhio di biella: 17 mm
Lunghezza della biella: 90 mm
Corsa: 43 mm
Attenzione: il cuscinetto a rullini non è compreso nella fornitura.
La carcassa deve essere rimossa anche al centro, in modo che la biella rinforzata non sfreghi contro la carcassa. Le istruzioni del produttore sono disponibili nel link di download.
Per l'albero a gomiti è possibile utilizzare il set di cuscinetti per il vecchio modello con anello interno largo 12 mm.
| Area di applicazione | Standard |
| Tipo di guancia | Guance piene |
| Corsa dell'albero a gomiti | 43 mm |
| Lunghezza della biella centro-centro | 90 mm |
| Lunghezza totale perno lato frizione | 75 mm |
| Lunghezza totale lato accensione perno manovella | 67 mm |
| Ø nastri a manovella | 70 mm |
| Ø Occhio di biella | 17 mm |
| Ø spinotto del pistone (B) | 12 mm, 13 mm, 14 mm |
| Ø Sede del cuscinetto (lato frizione) | 17 mm |
| Ø Sede del cuscinetto (lato accensione) | 17 mm |
| Reti a manovella larghe | 34 mm |
| Puch | E50 |
Valutazioni
Accessori & Affini
Albero motore Rito Racing | Puch E50
Produttore: Rito · Peso: 970 g · Materiale: Acciaio · Area di applicazione: Corsa · Area di applicazione: Sintonizzazione · Tipo di guancia: Guance piene · Corsa dell'albero a gomiti: 43 mm · Tipo di filettatura: MF10x1 (filettatura a passo fine) · Lunghezza della biella centro-centro: 90 mm · Numero di marce: 1 Stk · Lunghezza totale perno lato frizione: 74 mm · Lunghezza totale lato accensione perno manovella: 67 mm · Ø nastri a manovella: 69.9 mm · Lunghezza della filettatura: 11 mm · Lunghezza della filettatura: 14 mm · Ø Occhio di biella: 15 mm · Ø spinotto del pistone (B): 12 mm · Ø Sede del cuscinetto (lato frizione): 17 mm · Ø Sede del cuscinetto (lato accensione): 17 mm · Dimensione cuscinetto a rullini: 12 / 15 x 15 mm (axe 12) · Reti a manovella larghe: 34 mm · Lunghezza 1° paragrafo: 9 mm · Lunghezza 2° paragrafo: 14.5 mm · Lunghezza 3° paragrafo: 25 mm · Ø 1° passo (lato accoppiamento): 22 mm · Ø 2° spalla (lato accoppiamento): 17 mm · Ø 3° passo (lato accoppiamento): 15 mm · Lunghezza della spalla (lato di accensione): 26.3 mm
EUR 182.90
Cuscinetto a rullini Stage6 12/17/15 cuscinetto di biella "Racing" gabbia argento
Gabbia del cuscinetto: Gabbia d'argento · Produttore: Stage6 · Ø interno: 12 mm · Ø esterno: 17 mm · Tipo di cuscinetto: Gruppo rullini e gabbia · Larghezza: 15 mm · Dimensione cuscinetto a rullini: 12/17 x 15
EUR 23.80
Non disponibile
Gli appassionati di ciclomotori hanno anche acquistato
Ponti di serraggio alluminio | Puch
Altezza: 24.6 mm · Materiale: Alluminio · Colore: argento · Superficie: grezzo · Lunghezza totale: 48.9 mm · Larghezza: 21.5 mm · Diametro di serraggio: 22 mm · Ø foro di montaggio: 8 mm · Spaziatura tra i fori: 30 mm · Numero di punti di fissaggio: 2 Stk
EUR 19.00

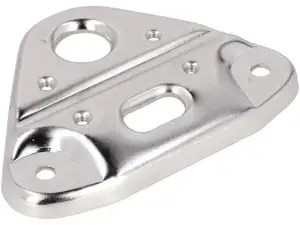

EBR albero triplo superiore standard cromato | Puch
