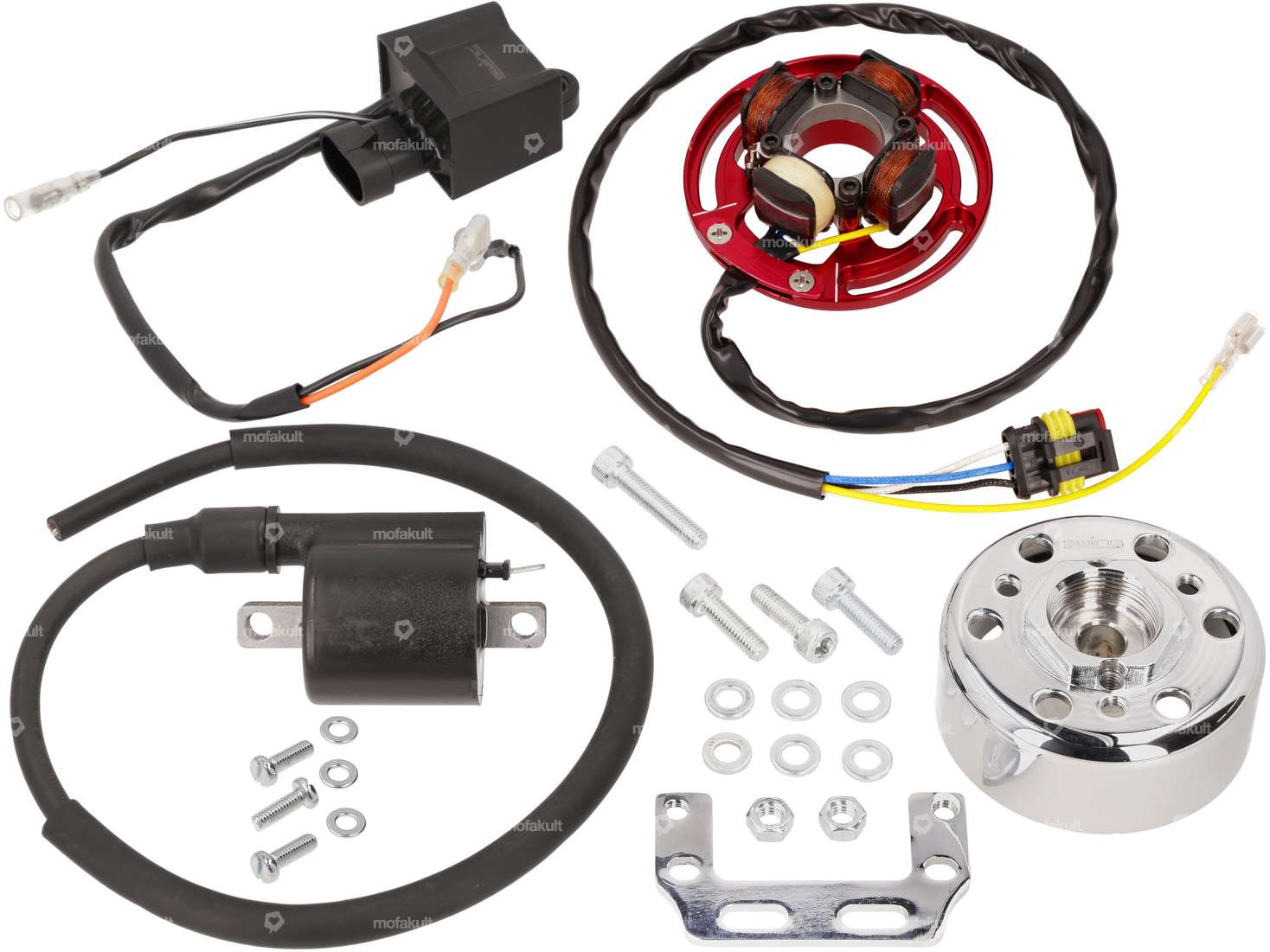

Set completo dell'accensione EVO a 12V swiing® geniale con bobina luminosa da 60W incorporata, adatta a vari modelli di ciclomotori, ciclomotori o piccole moto con motori raffreddati ad aria come Sachs 50/2, 50/3, 505/1, 505/2, 505/3 e 506.
Questa accensione elettrica può essere montata, tra gli altri, sui modelli Hercules Prima 2, 3, 4, 5 e GT.
Questa accensione elettrica può essere installata, tra l'altro, sui modelli Hercules Prima 2, 3, 4, 5 e GT.
Vantaggi dell'accensione EVO tuning:
- Scintilla sempre forte e costante
- Nessuna falsa accensione
- Regolazione unica
- Minima usura
- Grande campo di regolazione grazie alle lunghe fessure
Le seguenti particolarità caratterizzano questa lingua:
- Dalla fabbrica più massa volanica rispetto alle accensioni HPI, quindi motore più fluido al minimo (382 grammi)
- Volano finemente bilanciato per ridurre le vibrazioni
- Filettatura del grilletto con passo normale M26x1,5 mm, per cui è possibile utilizzare i normali estrattori per volani Bosch/Ducati .
- Regolazione della fasatura dell'accensione facile da usare per i bambini .
- Lo statore è stato progettato per carichi termici elevati, senza più guasti dovuti al surriscaldamento .
- Curva di accensione ottimizzata (regolazione 12° - 14°)
- Tensione della luce: 12 volt
- Potenza luminosa: 60 watt
- Ø volano esterno: 75 mm
- Cono del volano: Rapporto 1:5 (standard per alberi motore Puch & Sachs)
- Ø piastra statore esterna: 90 mm
Istruzioni per l'installazione:
- Motori a rotazione destra: impostare il pistone su TDC, la marcatura sulla piastra di base a ore 11 (a sinistra del logo girevole) deve corrispondere alla marcatura sul volano, in questo modo si ottiene una fasatura di 2 mm prima di TDC.
- Motori a rotazione sinistra: portare il pistone a TDC, la marcatura sulla piastra di base a ore 13 (a destra del logo girevole) deve corrispondere alla marcatura sul volano, in questo modo si ottiene una fasatura di 2 mm prima di TDC.
- Coppia di serraggio del volano: 37 - 39 Nm (non è presente la cava per la chiavetta)
- Il CDI e la bobina di accensione devono essere alimentati con una buona messa a terra, altrimenti possono essere danneggiati in breve tempo.
- Il sistema di illuminazione deve essere dotato di un regolatore di tensione da 12 V.
Corretta assegnazione dei pin del connettore Superseal:
- 1 = nero
- 2 = blu
- 3 = bianco
Note:
Per i motori Sachs 535, la camma in ghisa deve essere rettificata in corrispondenza dell'alloggiamento per consentire il montaggio dello Zündung.
Per i motori Sachs 50/2 e 50/3, lo Zündung è compatibile solo con i modelli sinistrorsi.
Acquistando questo set completo, riceverete uno sconto sostanziale sul prezzo di vendita al dettaglio delle singole parti.
Prodotto eccezionale per le massime esigenze del marchio di qualità swiing®.
| Produttore | swiing® parti ingegnose |
| Ø Volano interno | 63.5 mm |
| Tensione | 12 V |
| Tensione della bobina luminosa | 12 V |
| Prestazioni | 60 W |
| Senso di rotazione | qualsiasi |
| Ø piastra di montaggio | 90 mm |
| Ø Volano esterno | 75 mm |
| Tipo di montaggio | Viti |
| Numero di punti di fissaggio | 3 Stk |
| Area di applicazione | Sintonizzazione, Corsa, Alta gamma |
| Sachs | 50 (Fahrtwind, 1,25 / 1,5 PS, DE) 50/2 - MB (2,6 PS) 50/3 505 (con albero del pedale) - 1A (AT) , 2A (HG) , 2B (HG) 535 |
| Ercole | Grande - 2 , 3 , 4 , 5 , Optima , GT |
