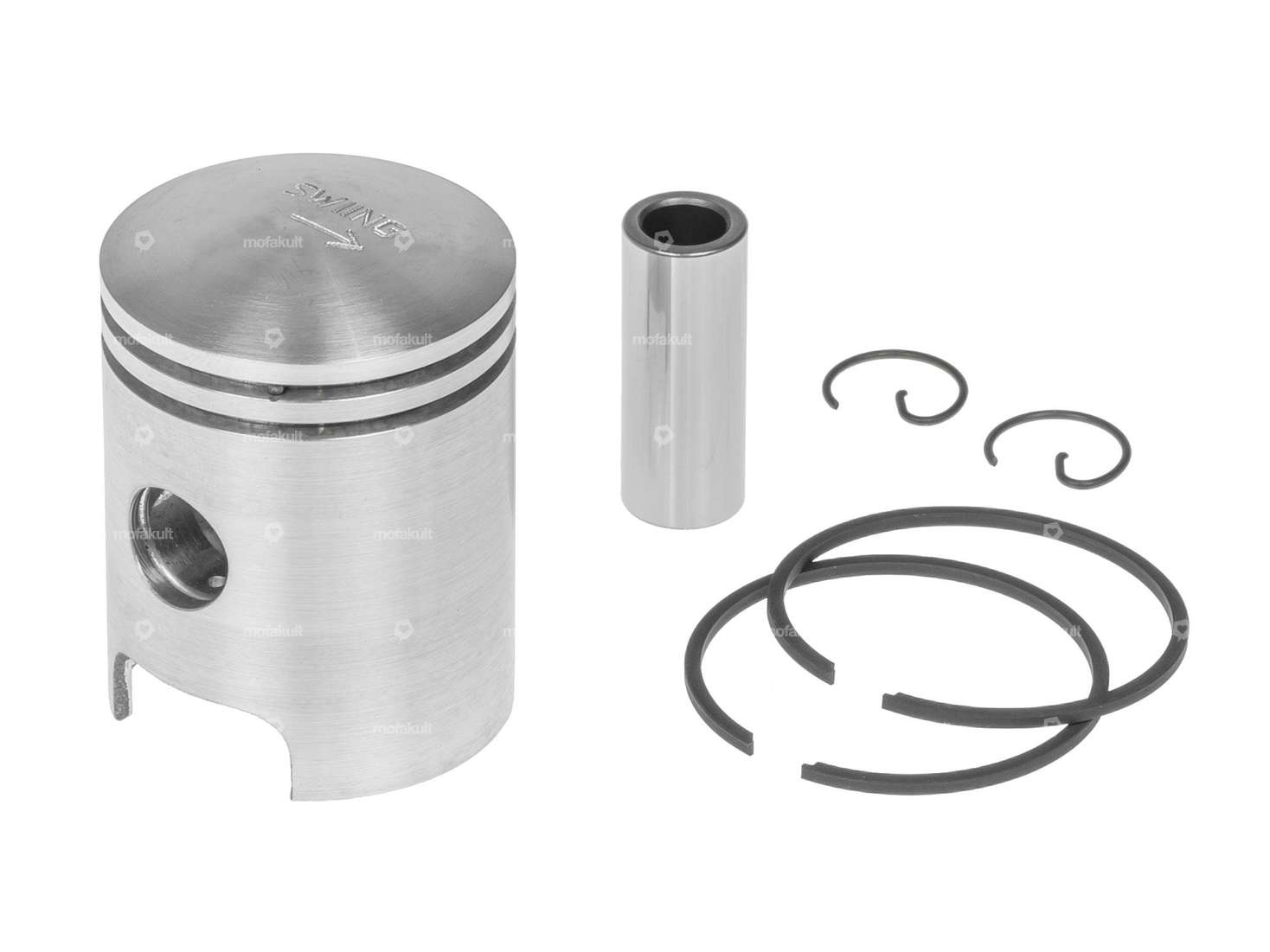

38.0 mm Kolben mit zwei Rechteck-Kolbenringen mit Innensicherung (IS) passend zu deinem Mofa / Moped mit 38 mm swiing Zylinderkit mit Plombe.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Hinweis: Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Nostalgisches Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Nenndurchmesser | 38 mm |
| Hersteller | swiing® revival parts |
| Ø aussen Kolben (A) | 37.96 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Kompressionshöhe (C) | 22.6 mm |
| Wölbung (D) | 2.5 mm |
| Gesamthöhe Kolben (E) | 50.45 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Gewicht Kolben-Kit | 74 g |
| Puch | E50 ZA50 (Fahrtwindgekühlt) Z50 (X30 Sport) |
